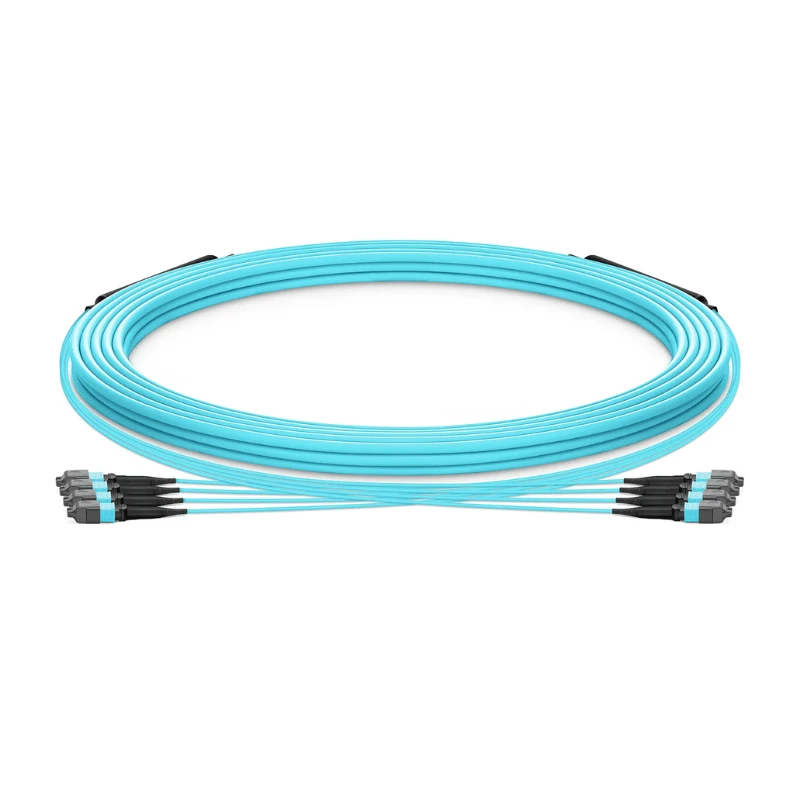

OM3 MPO ملٹی موڈ فائبر کیبل ایک فیکٹری-ختم شدہ ملٹی موڈ فائبر اسمبلی ہے جسے OM3 آپٹیکل فائبر اور MPO/MTP ملٹی-فائبر کنیکٹر کے ساتھ بنایا گیا ہے۔
تکنیکی وضاحتیں
|
پیرامیٹر |
تفصیلات |
|
پروڈکٹ کی قسم |
OM3 MPO ملٹی موڈ فائبر کیبل |
|
فائبر کی قسم |
OM3 ملٹی موڈ فائبر |
|
فائبر کا سائز |
50/125 μm |
|
طول موج |
850 nm / 1300 nm |
|
فائبر شمار |
8/12/24/48/72/144 فائبرز |
|
کنیکٹر کی قسم |
ایم پی او / ایم ٹی پی |
|
کنیکٹر اے |
مرد / عورت؛ پن لگا ہوا / پن ہٹایا گیا۔ |
|
کنیکٹر بی |
مرد / عورت؛ پن لگا ہوا / پن ہٹایا گیا۔ |
|
قطبیت |
قسم A / قسم B / قسم C |
|
کیبل کا ڈھانچہ |
گول کیبل / مائیکرو-تقسیم کیبل / ربن کیبل |
|
جیکٹ کا مواد |
LSZH/PVC/OFNP |
|
کیبل کی لمبائی |
حسب ضرورت لمبائی |
|
آپریٹنگ درجہ حرارت |
-20 ڈگری سے +70 ڈگری |
|
آپٹیکل ٹیسٹنگ |
داخل کرنے کا نقصان / واپسی کا نقصان |
|
کنیکٹر معائنہ |
اختتام-چہرے کا معائنہ / 3D انٹرفیرومیٹر معائنہ |
|
تعمیل |
RoHS/RECH/CE; UL 910 اور CPR کنفیگریشنز قابل اطلاق کیبل کی تعمیر سے مشروط ہیں۔ |
OM3 فائبر کی خصوصیات
OM3 فائبر گریڈ آپٹیکل پاتھ کی ملٹی موڈ ٹرانسمیشن خصوصیات کی وضاحت کرتا ہے، جب کہ MPO/MTP کا خاتمہ اس بات کا تعین کرتا ہے کہ انفرادی فائبر چینلز کو آلات کے انٹرفیس پر کیسے پیش کیا جاتا ہے۔
اسمبلی-سطح کی کارکردگی
OM3 MPO اسمبلی کے لیے، فائبر کی تصریح اور کنیکٹر کے ختم ہونے کا جائزہ ایک مکمل آپٹیکل پاتھ کے طور پر کیا جاتا ہے بجائے اس کے کہ آزاد جزو کی وضاحت کے طور پر۔
نقصان کی ترتیب
DIMI مختلف MPO/MTP نقصان کے درجات فراہم کرتا ہے، جس سے مربوط لنک کی آپٹیکل-ضرورت کے مطابق تکمیل شدہ اسمبلی کی وضاحت کی جاسکتی ہے۔
ترسیل کے حالات
قابل حصول ٹرانسمیشن فاصلہ مکمل آپٹیکل لنک پر منحصر ہے، بشمول ٹرانسسیور، غیر فعال اجزاء، اور دستیاب آپٹیکل بجٹ، تنہائی میں کیبل کی تفصیلات کے بجائے۔
کیبل کی تعمیر
کیبل کا ڈھانچہ
منتخب کیبل کی تعمیر MPO/MTP کے خاتمے سے پہلے ملٹی-فائبر اسمبلی کے اندرونی انتظام اور مکینیکل تحفظ کی وضاحت کرتی ہے۔
فائبر پروٹیکشن
منتخب کنسٹرکشن گروپس اور مخصوص کیبل ڈیزائن اور فائبر شمار کے مطابق انفرادی ریشوں کی حفاظت کرتا ہے۔
جیکٹ کی تفصیلات
جیکٹ کی تعمیر کی وضاحت تیار کیبل کی ضروری مکینیکل، ماحولیاتی اور تعمیل کی ضروریات کے ساتھ کی گئی ہے۔
ایم پی او ختم کرنا
کنیکٹر کنفیگریشن:MPO/MTP کنیکٹرز مخصوص کنیکٹر کی قسم، جنس، پن کنفیگریشن، اور اینڈ-ٹو-فائبر میپنگ کے مطابق فیکٹری ختم کیے جاتے ہیں۔
پولرٹی اور فائبر میپنگ:متعین کردہ قطبیت دو کنیکٹر کے سروں کے درمیان فائبر-پوزیشن رشتہ کو متعین کرتی ہے، مکمل اسمبلی کی تصدیق شپمنٹ سے پہلے تصدیق شدہ میپنگ کے ساتھ ہوتی ہے۔
مصنوعات کے معیار کی تصدیق
آپٹیکل ٹیسٹنگ
ہر تیار شدہ اسمبلی تصدیق شدہ آپٹیکل تفصیلات کے مطابق شپمنٹ سے پہلے اندراج کے نقصان اور واپسی کے نقصان کی جانچ سے گزرتی ہے۔
01
کنیکٹر جیومیٹری
MPO کنیکٹر جیومیٹری کی تصدیق 3D انٹرفیرومیٹر پیمائش سے کی جاتی ہے، بشمول فائبر کی اونچائی، گھماؤ کا رداس، اور اپیکس آفسیٹ۔
02
اختتام-چہرے کا معائنہ
کنیکٹر کے اختتامی چہروں کا معائنہ کیا جاتا ہے کہ وہ تیار شدہ اسمبلی کے جاری ہونے سے پہلے سطح کے نقائص اور آلودگی کے لیے دیکھے جاتے ہیں۔
03
قطبیت کی تصدیق
پورے اسمبلی میں چینل کے خط و کتابت کی توثیق کرنے کے لیے مخصوص میپنگ کے خلاف فائبر کا تسلسل اور قطبیت کی جانچ کی جاتی ہے۔
04
پروڈکٹ ٹریس ایبلٹی
جہاں سیریلائزڈ رپورٹنگ کی وضاحت کی گئی ہے، تیار شدہ کیبل کو اس کے تفویض کردہ شناختی نمبر کے ذریعے ریکارڈ شدہ آپٹیکل اور کنیکٹر انسپکشن ڈیٹا سے منسلک کیا جا سکتا ہے۔
05
اکثر پوچھے گئے سوالات
سوال: کیا OM3 MPO کیبل کو OM4 فائبر والے لنک میں استعمال کیا جا سکتا ہے؟
A: مخلوط OM3/OM4 لنکس کو تعیناتی سے پہلے ٹرانسیور کی تفصیلات اور سسٹم کے آپٹیکل بجٹ کے خلاف جانچا جانا چاہئے، کیونکہ مجموعی کارکردگی کا انحصار مشترکہ فائبر اور اجزاء کی خصوصیات پر ہوتا ہے۔
سوال: دوبارہ OM3 MPO کیبل آرڈر دینے سے پہلے کس چیز کی تصدیق کرنی چاہیے؟
A: منظور شدہ مصنوعات کی تفصیلات، پچھلے آرڈر کا حوالہ، یا پیداوار کا نمونہ دوبارہ پیداوار سے پہلے متفقہ ترتیب کی تصدیق کے لیے استعمال کیا جانا چاہیے۔
سوال: کیا منظور شدہ نمونے کو OM3 MPO کیبل آرڈر کے لیے پروڈکشن ریفرنس کے طور پر استعمال کیا جا سکتا ہے؟
A: ہاں۔ ایک منظور شدہ نمونہ پیداواری حوالہ کے طور پر کام کر سکتا ہے جب اس کی ترتیب اور قابل اطلاق معائنہ کی ضروریات کو تصدیق شدہ آرڈر کی تفصیلات میں دستاویز کیا جاتا ہے۔
سوال: کیا DIMI موجودہ کسٹمر کی تفصیلات سے OM3 MPO کیبل تیار کر سکتا ہے؟
A: ہاں۔ موجودہ کسٹمر کی تفصیلات کو پروڈکشن ریفرنس کے طور پر استعمال کیا جا سکتا ہے جب مطلوبہ کنفیگریشن، تکنیکی تقاضے، اور معائنہ کے معیار کو واضح طور پر بیان کیا جائے اور پیداوار سے پہلے اس کی تصدیق کی جائے۔
سوال: OM3 MPO کیبل کوٹیشن کے لیے عام طور پر کیا درکار ہوتا ہے؟
A: پراجیکٹ کی مقدار، ہدف کی ترسیل کی تاریخ، موجودہ حصہ نمبر، منظور شدہ نمونہ، یا پچھلے آرڈر کا حوالہ فراہم کنندہ کو مطلوبہ کنفیگریشن کے خلاف کوٹیشن تیار کرنے میں مدد کر سکتا ہے۔
سوال: کیا OM3 MPO کیبلز OEM یا نجی-لیبل آرڈرز کے لیے فراہم کی جا سکتی ہیں؟
A: OEM یا نجی-لیبل کی ضروریات کو تصدیق شدہ پروڈکشن تفصیلات میں شامل کیا جا سکتا ہے، بشمول متفقہ پروڈکٹ کی شناخت، لیبلنگ، پیکیجنگ، اور دستاویزات کی ضروریات۔
سوال: OM3 MPO کیبل آرڈر کے لیے کن دستاویزات کی درخواست کی جا سکتی ہے؟
A: خریدار آرڈر کی دستاویزات کی ضروریات کے حصے کے طور پر مطلوبہ ٹیسٹ رپورٹس، مصنوعات کی شناخت کے ریکارڈ، معائنہ کے ریکارڈ، یا دیگر کوالٹی دستاویزات کی وضاحت کر سکتے ہیں۔
سوال: پروڈکشن آرڈر دینے سے پہلے خریدار OM3 MPO کیبل سپلائر کا اندازہ کیسے لگا سکتے ہیں؟
A: خریدار پروڈکشن آرڈر کی منظوری سے پہلے سپلائر کی مصنوعات کی تفصیلات، نمونے کی منظوری کے عمل، آپٹیکل ٹیسٹنگ ریکارڈز، کنیکٹر کے معائنے کی صلاحیت، قابل اطلاق سرٹیفیکیشنز، اور پروڈکشن دستاویزات کا جائزہ لے سکتے ہیں۔
