MPO/MTP اڈاپٹر کیبل
DIMI فائبر MPO/MTP انٹرفیس اور مخصوص آپٹیکل آلات یا تقسیم کے نظام کے درمیان اعلی-کثافت فائبر کنکشن کے لیے MPO/MTP اڈاپٹر کیبلز تیار کرتا ہے۔ OS2، OM3، OM4، اور OM5 فائبر کے لیے کنفیگریشنز دستیاب ہیں، 8، 12، 16، اور 24 فائبرز، پن کیے ہوئے یا نان{10}}پِنڈ کنیکٹرز، ٹائپ A/B/C قطبیت، معیاری یا حسب ضرورت لمبائی، اور PVC، LSZH، یا OFNP jackets۔
-
![ایم پی او پولارٹی کنورژن کیبل]()
ایم پی او پولارٹی کنورژن کیبلMPO پولرٹی کنورژن کیبل ایک فیکٹری-ختم شدہ فائبر اسمبلی ہے جسے اعلی-کثافت MPO/MTP کیبلنگ سسٹمز میں فائبر-پوزیشن یا Tx/Rx پولرٹی کی مماثلت کو درست کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ موجودہ ٹرنک یا... -
![MPO خواتین سے مرد اڈاپٹر کیبل]()
MPO خواتین سے مرد اڈاپٹر کیبلMPO Female To Male Adapter Cable ایک فیکٹری-ختم شدہ ملٹی-فائبر اسمبلی ہے جس کے ایک سرے پر MPO زنانہ کنیکٹر اور دوسری طرف MPO مرد کنیکٹر ہے۔ زنانہ سرے سیدھ میں سوراخوں کا استعمال کرتے ہیں، جبکہ مرد... -

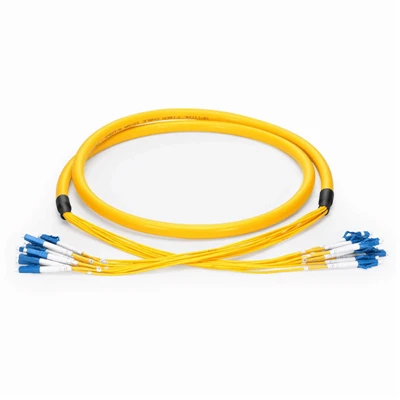

![ایم ٹی پی سے ایل سی اڈاپٹر کیبل]()
ایم ٹی پی سے ایل سی اڈاپٹر کیبلMTP ٹو LC اڈاپٹر کیبل ایک فیکٹری-ختم شدہ فائبر آپٹک اسمبلی ہے جو ایک اعلی-کثافت MTP/MPO انٹرفیس کو متعدد LC ڈوپلیکس انٹرفیس سے جوڑتی ہے۔ یہ MTP/MPO بیک بون ٹرنک، پیچنگ سسٹم، اور فعال آلات کے... -
![ایم پی او ٹو ایف سی اڈاپٹر کیبل]()
ایم پی او ٹو ایف سی اڈاپٹر کیبلMPO ٹو FC اڈاپٹر کیبل ایک فیکٹری-ختم شدہ فائبر آپٹک اسمبلی ہے جو ایک MPO/MTP انٹرفیس کو انفرادی FC انٹرفیس سے جوڑتی ہے۔ یہ ڈیٹا سینٹرز، ٹیلی کام نیٹ ورکس، آپٹیکل ڈسٹری بیوشن سسٹم، اور جانچ کے آلات... -
![ایم پی او ٹو ایس سی اڈاپٹر کیبل]()
ایم پی او ٹو ایس سی اڈاپٹر کیبلMPO سے SC اڈاپٹر کیبل ایک فیکٹری-ختم شدہ فائبر آپٹک فین آؤٹ اسمبلی ہے جو ایک اعلی-کثافت MPO/MTP® انٹرفیس کو انفرادی SC آپٹیکل انٹرفیس سے جوڑتی ہے۔ آپٹیکل لنک اور انسٹالیشن کے ماحول سے مماثل ہونے...
MPO/MTP اڈاپٹر کیبل کی اقسام
DIMI فائبر مختلف کنیکٹر انٹرفیسز، فائبر کنفیگریشنز، اور قطبی ضروریات کے لیے MPO/MTP اڈاپٹر کیبل اسمبلیاں فراہم کرتا ہے۔
MPO سے MPO اڈاپٹر کیبل
ہم آہنگ MPO انٹرفیس کے درمیان براہ راست رابطوں کے لیے پہلے سے-MPO کیبل اسمبلیاں ختم کر دی گئیں۔ مخصوص فائبر کاؤنٹ، پن کنفیگریشن، قطبیت، اور کیبل کی لمبائی کے ساتھ دستیاب ہے۔
MTP سے MTP اڈاپٹر کیبل
MTP-مطابق MTP انٹرفیس کے درمیان اعلی-کثافت کنکشن کے لیے ملٹی فائبر اسمبلیاں۔ پن کی ہوئی یا غیر-پِن کنفیگریشنز کو میٹنگ کنیکٹر کے مطابق منتخب کیا جاتا ہے۔
MPO/MTP سے LC اڈاپٹر کیبل
ایک ملٹی فائبر MPO/MTP انٹرفیس کو آلات، ڈسٹری بیوشن سسٹمز، اور مخصوص بریک آؤٹ کنفیگریشنز کے لیے LC کنکشنز میں تبدیل کرتا ہے۔ فائبر کی گنتی، قطبیت، کنیکٹر کی قسم، اور کیبل کی لمبائی ایپلی کیشن کے مطابق ترتیب دی گئی ہے۔
MPO/MTP سے SC اڈاپٹر کیبل
ایک MPO/MTP فراہم کرتا ہے-سے-ایس سی انٹرفیس کنفیگریشن سسٹمز کے لیے جس کے لیے ایک طرف ملٹی فائبر کنکشن اور دوسری طرف SC کنیکٹیویٹی کی ضرورت ہوتی ہے۔
ایم پی او پولارٹی کنورژن کیبل
مخصوص MPO فائبر میپنگ اور قطبی تبدیلی کی ضروریات کے لیے ڈیزائن کیا گیا ہے۔ ٹائپ اے، ٹائپ بی، یا ٹائپ سی کنفیگریشنز موجودہ لنک فن تعمیر کے مطابق دستیاب ہیں۔
اپنی مرضی کے مطابق MPO/MTP اڈاپٹر کیبل
مخصوص فائبر کی قسم، فائبر کاؤنٹ، کنیکٹر کمبی نیشن، پن کنفیگریشن، پولرٹی، فائبر میپنگ، کیبل کی لمبائی اور جیکٹ کے ساتھ کسٹم اسمبلیاں تیار کی جا سکتی ہیں۔ موجودہ کیبلز، ڈرائنگ، BOMs، یا کنیکٹر پارٹ نمبر کنفیگریشن کی تصدیق کے لیے فراہم کیے جا سکتے ہیں۔
MPO/MTP اڈاپٹر کیبل کنفیگریشنز
کیبل اسمبلی کو کنیکٹر انٹرفیس، فائبر کنفیگریشن، اور انسٹالیشن کی ضروریات کے مطابق بیان کیا جا سکتا ہے۔
|
پیرامیٹر |
دستیاب اختیارات |
|
کنیکٹر |
ایم پی او / ایم ٹی پی |
|
کنیکٹر پن |
پن کیا ہوا / غیر-پن کیا گیا۔ |
|
فائبر کا شمار |
8/12/16/24 ریشے |
|
فائبر کی قسم |
OS2/OM3/OM4/OM5 |
|
قطبیت |
قسم A / قسم B / قسم C |
|
کیبل کی لمبائی |
معیاری لمبائی / حسب ضرورت لمبائی |
|
جیکٹ |
PVC/LSZH/OFNP |
|
آپریٹنگ درجہ حرارت |
-20 ڈگری سے +70 ڈگری |
|
تعمیل |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE، جہاں قابل اطلاق ہو |
|
مواد کی ضروریات |
RoHS / پہنچ؛ قابل اطلاق شعلہ-ریارڈنٹ ضروریات |
پیداوار سے پہلے منتخب کنیکٹر، فائبر، اور کیبل کنفیگریشن کے خلاف تفصیلات کی تصدیق کی جاتی ہے۔
MPO/MTP انٹرفیس مطابقت
MPO/MTP اڈاپٹر کیبلز کنیکٹر انٹرفیس، پن کنفیگریشن، فائبر کاؤنٹ، فائبر کی قسم، قطبیت، اور منسلک آلات یا موجودہ کیبل کی فائبر میپنگ سے ملنے کے لیے ترتیب دی گئی ہیں۔
عام ترتیب میں شامل ہیں:
MPO/MTP سے MPO/MTP:فائبر کیسٹس، ٹرنک کیبلز، پیچ پینلز، ٹرانسسیورز، اور دیگر آپٹیکل آلات پر مطابقت پذیر MPO/MTP انٹرفیس کو جوڑتا ہے۔
MPO/MTP سے LC:LC کنکشن کا استعمال کرتے ہوئے ایک ملٹی فائبر MPO/MTP انٹرفیس کو آلات یا تقسیم کے اجزاء کے ساتھ جوڑتا ہے۔
MPO/MTP سے SC:ایک MPO/MTP انٹرفیس کو مخصوص SC-کی بنیاد پر فائبر آلات یا تقسیم کے اجزاء کے ساتھ جوڑتا ہے۔
پن کیا گیا غیر-پِن:کنیکٹر پن کنفیگریشن میٹنگ کنیکٹر کے مطابق منتخب کی جاتی ہے۔
قسم A/B/C قطبیت:قطبیت اور فائبر میپنگ کو مطلوبہ فائبر-سے-فائبر ترتیب کے مطابق ترتیب دیا گیا ہے۔
OS2 / OM3 / OM4 / OM5:موجودہ آپٹیکل انفراسٹرکچر اور منسلک آلات سے ملنے کے لیے فائبر کی قسم کا انتخاب کیا جاتا ہے۔
MPO/MTP اڈاپٹر کیبلز کو درست میٹنگ کنیکٹر کنفیگریشن کی ضرورت ہوتی ہے۔ پن شدہ اور غیر{1}}پِن شدہ ورژن میٹنگ سائیڈ پر کنیکٹر کے مطابق منتخب کیے جاتے ہیں۔
پن بند/مرد:مطابقت پذیر نان-پنڈ کنیکٹر کے خلاف پوزیشننگ کے لیے الائنمنٹ پن کو شامل کرتا ہے۔
غیر-پن کیا ہوا / خواتین:کنیکٹر کی سیدھ کے لیے میٹنگ کنیکٹر کے الائنمنٹ پن کا استعمال کرتا ہے۔
ایم پی او / ایم ٹی پی انٹرفیس:اعلی-کثافت کنکشن کے لیے ملٹی فائبر کنیکٹر کنفیگریشن۔
MPO/MTP سے LC یا SC:مخصوص انٹرفیس کی تبدیلی اور بریک آؤٹ کنفیگریشنز کے لیے دستیاب ہے۔
متبادل یا سسٹم-مماثل آرڈرز کے لیے، موجودہ کنیکٹر پارٹ نمبر یا کیبل کا نمونہ مطلوبہ پن کنفیگریشن کی تصدیق کے لیے استعمال کیا جا سکتا ہے۔
پولرٹی اور فائبر میپنگ
پولرٹی اس بات کا تعین کرتی ہے کہ کس طرح انفرادی ریشوں کو ایم پی او/ایم ٹی پی اسمبلی کے دونوں سروں کے درمیان میپ کیا جاتا ہے۔ منتخب شدہ قطبیت کا سامان اور لنک فن تعمیر سے مماثل ہونا چاہیے۔
|
قطبیت |
فائبر میپنگ |
|
A ٹائپ کریں۔ |
سیدھے-میپنگ کے ذریعے |
|
B قسم |
ریورس میپنگ |
|
قسم سی |
جوڑا-وائز ریورس میپنگ |
DIMI فائبر مخصوص قطبیت اور فائبر میپنگ کی ضروریات کے مطابق اسمبلیاں تیار کر سکتا ہے۔ غیر واضح کنفیگریشنز کے لیے، پروڈکشن سے پہلے تصدیق کے لیے موجودہ کیبل، سسٹم ڈرائنگ، BOM، یا فائبر میپنگ کی معلومات فراہم کریں۔
ایپلی کیشنز
MPO/MTP اڈاپٹر کیبلز اس میں استعمال ہوتی ہیں:
ڈیٹا سینٹر فائبر انفراسٹرکچر
ہائی-کثافت فائبر کی تقسیم کے نظام
ٹیلی کام انفراسٹرکچر
انٹرپرائز نیٹ ورک کا سامان
اعلی-کارکردگی کمپیوٹنگ ماحول
نیٹ ورک کی توسیع اور دوبارہ ترتیب
فائبر کیبل کی تبدیلی اور دیکھ بھال
مناسبیت کا انحصار مکمل آپٹیکل چینل پر ہوتا ہے، بشمول فائبر کی قسم، ٹرانسیور، قطبیت، کنیکٹر کنفیگریشن، اور چینل کا نقصان۔
DIMI فائبر شپمنٹ سے پہلے مخصوص کنیکٹر، فائبر، اور پولرٹی کنفیگریشن کے خلاف MPO/MTP اڈاپٹر کیبلز کی تصدیق کرتا ہے۔
کوالٹی کنٹرول میں شامل ہوسکتا ہے:
کنیکٹر جیومیٹری:گھماؤ کے رداس کا 3D انٹرفیومیٹرک معائنہ، اپیکس آفسیٹ، اور فائبر پروٹروژن۔
اختتام-چہرے کی حالت:قابل اطلاق IEC 61300-3-35 معیار کے مطابق کنیکٹر کے آخری چہروں کا ڈیجیٹل مائکروسکوپک معائنہ۔
آپٹیکل ٹیسٹنگ:اندراج کا نقصان، واپسی کا نقصان، اور مخصوص ترتیب کے مطابق آپٹیکل تسلسل کی جانچ۔
فائبر میپنگ:فائبر کی توثیق-سے-فائبر تسلسل اور قطبیت جہاں ضرورت ہو۔
ٹیسٹ ریکارڈز:انفرادی آپٹیکل ٹیسٹ کا ڈیٹا اس ترتیب کے ساتھ فراہم کیا جا سکتا ہے جہاں بیان کیا گیا ہو۔
جانچ کے تقاضوں کی تصدیق تمام MPO/MTP اڈاپٹر کیبلز پر ایک ہی تصریح کو لاگو کرنے کے بجائے منتخب فائبر کی قسم، کنیکٹر کنفیگریشن، اور قطبیت کے مطابق کی جاتی ہے۔
DIMI فائبر OEM پروجیکٹس، نیٹ ورک کی تعیناتی، اور متبادل کی ضروریات کے لیے اپنی مرضی کے مطابق اڈاپٹر کیبل کی پیداوار کو سپورٹ کرتا ہے۔
حسب ضرورت میں شامل ہوسکتا ہے:
- فائبر کی قسم: OS2/OM3/OM4/OM5
- فائبر کا شمار: 8/12/16/24
- MPO یا MTP کنیکٹر
- پن کردہ یا غیر{0}}پن کردہ کنفیگریشن
- A، B، یا C polarity ٹائپ کریں۔
- مخصوص فائبر میپنگ
- MPO/MTP سے LC یا SC کنفیگریشنز
- کیبل کی لمبائی
- PVC، LSZH، یا OFNP جیکٹ
- جہاں قابل اطلاق ہو وہاں ہیوی-ڈیوٹی یا بکتر بند بریک آؤٹ تعمیر
- نجی لیبلنگ
- حسب ضرورت بار کوڈنگ
- کٹی ہوئی یا بلک پیکیجنگ
صارفین ڈرائنگ، موجودہ کیبل، BOM، کنیکٹر پارٹ نمبر، آلات کا انٹرفیس، یا پروڈکشن ریفرنس کے طور پر نمونہ فراہم کر سکتے ہیں۔
