MPO/MTP ملٹی موڈ فائبر کیبل
MPO/MTP ملٹی موڈ فائبر کیبلز مختصر- اور درمیانے درجے کے-پہنچنے والے، ہائی-ڈیٹا سینٹرز اور ہائی-اسپیڈ نیٹ ورک سسٹمز میں آپٹیکل کنیکٹیویٹی۔ OM3، OM4، اور OM5 50/125 μm ملٹی موڈ فائبر، Base-8 یا Base-12 کنفیگریشنز، ایک سے زیادہ فائبر کاؤنٹ، کنیکٹر جنس، polarity کی اقسام، اور آپٹیکل نقصان کے اختیارات کے ساتھ دستیاب ہے۔
کیبل کی ترتیب کا انتخاب ٹرانسیور انٹرفیس، ٹرانسمیشن کی رفتار، لنک فاصلہ، فائبر گریڈ، فائبر کاؤنٹ، قطبیت، اور مطلوبہ آپٹیکل کارکردگی کے مطابق کیا جاتا ہے۔
-
![ہائی ڈینسٹی ایم پی او ملٹی موڈ فائبر کیبل]()
ہائی ڈینسٹی ایم پی او ملٹی موڈ فائبر کیبلہائی ڈینسیٹی MPO ملٹی موڈ فائبر کیبل ایک پہلے سے-ختم شدہ ملٹی-فائبر کیبل اسمبلی ہے جسے MPO/MTP-مطابق کنیکٹر انٹرفیس کے ذریعے متعدد ملٹی موڈ آپٹیکل چینلز کو یکجا کرنے کے لیے ڈیزائن کیا گیا ہے۔ -
![MPO سے LC ملٹی موڈ فائبر کیبل]()
MPO سے LC ملٹی موڈ فائبر کیبلMPO سے LC ملٹی موڈ فائبر کیبل ایک پری-ختم شدہ بریک آؤٹ کیبل ہے جو ملٹی موڈ فائبر نیٹ ورکس میں انفرادی LC ڈوپلیکس کنکشن کے ساتھ ملٹی-فائبر MPO/MTP انٹرفیس کو جوڑتی ہے۔ یہ MPO-کیبلنگ کو آلات، پیچنگ... -

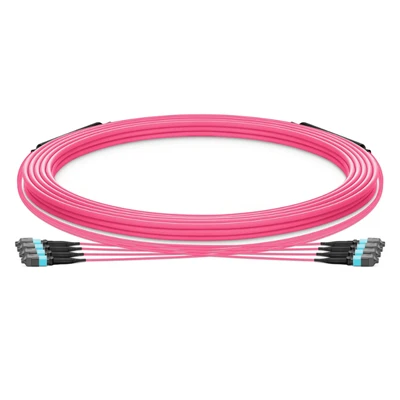

![MPO ملٹی موڈ ٹرنک کیبل]()
MPO ملٹی موڈ ٹرنک کیبلMPO ملٹی موڈ ٹرنک کیبل ایک اعلی-کثافت فائبر اسمبلی ہے جسے ڈیٹا سینٹرز، انٹرپرائز سرور رومز، اور ہائی-اسپیڈ نیٹ ورک ماحول میں سٹرکچرڈ کیبلنگ کے لیے ڈیزائن کیا گیا ہے۔ -
![OM5 MPO ملٹی موڈ فائبر کیبل]()
OM5 MPO ملٹی موڈ فائبر کیبلOM5 MPO ملٹی موڈ فائبر کیبل OM5 وائیڈ بینڈ ملٹی موڈ فائبر (WBMMF) اور MPO کنیکٹرز کا استعمال کرتے ہوئے پہلے سے-ختم شدہ ہائی-کثافت فائبر اسمبلی ہے۔ یہ ڈیٹا سینٹرز میں مختصر-پہنچنے، اعلی-بینڈوڈتھ... -

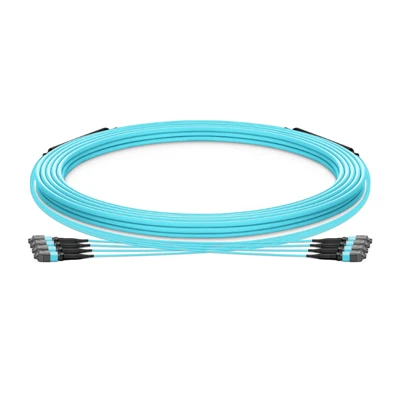

![OM3 MPO ملٹی موڈ فائبر کیبل]()
OM3 MPO ملٹی موڈ فائبر کیبلOM3 MPO ملٹی موڈ فائبر کیبل ایک فیکٹری-ختم شدہ ملٹی موڈ فائبر اسمبلی ہے جسے OM3 آپٹیکل فائبر اور MPO/MTP ملٹی-فائبر کنیکٹر کے ساتھ بنایا گیا ہے۔
MPO/MTP ملٹی موڈ فائبر کیبل کی تفصیلات
|
پیرامیٹر |
دستیاب اختیارات |
|
فائبر کی قسم |
OM3/OM4/OM5 |
|
فائبر کا سائز |
50/125 μm |
|
طول موج |
850/1300 این ایم |
|
کنیکٹر |
ایم پی او / ایم ٹی پی |
|
جنس |
مرد / عورت |
|
قطبیت |
A/ Type B/ Type C |
|
فائبر کا شمار |
8 / 12 / 24 / 48 / 72 / 144 |
|
کیبل کی قسم |
گول / مائیکرو-تقسیم / ربن |
|
جیکٹ |
LSZH/PVC/OFNP |
|
آپریٹنگ درجہ حرارت |
-20 ڈگری سے +70 ڈگری |
|
ٹیسٹنگ |
IL / RL / 3D انٹرفیومیٹری / اینڈ-چہرے کا معائنہ |
|
تعمیل کے اختیارات |
RoHS/RECH/CE/UL/CPR، جہاں قابل اطلاق ہو۔ |
اصل دستیاب کنفیگریشنز اور تعمیل کے نشانات منتخب کیبل کی تعمیر اور پروجیکٹ کی ضروریات پر منحصر ہیں۔
OM3، OM4 اور OM5 ملٹی موڈ فائبر آپشنز
ہماری MPO/MTP ملٹی موڈ فائبر کیبلز 50/125 μm ملٹی موڈ فائبر استعمال کرتی ہیں اور مختلف ہائی-اسپیڈ نیٹ ورک آرکیٹیکچرز کے لیے OM3، OM4، اور OM5 گریڈز میں دستیاب ہیں۔
|
فائبر کی قسم |
عام استعمال |
کلیدی غور |
|
OM3 |
10G/40G/100G مختصر-ریچ لنکس |
قائم کردہ ڈیٹا سینٹر نیٹ ورکس کے لیے لاگت-مؤثر ملٹی موڈ آپشن |
|
OM4 |
40G/100G اور اس سے زیادہ-اسپیڈ ڈیٹا سینٹر لنکس |
OM3 سے زیادہ بینڈوتھ اور طویل تعاون یافتہ رسائی |
|
OM5 |
ہائی-اسپیڈ ملٹی موڈ اور SWDM ایپلیکیشنز |
ملٹی-طول موج کی ترسیل کے لیے وائیڈ بینڈ ملٹی موڈ فائبر |
ٹرانسمیشن کا اصل فاصلہ ٹرانسیور، ٹرانسمیشن کی شرح، آپٹیکل لنک بجٹ، اور قابل اطلاق نیٹ ورک کے معیار پر منحصر ہے۔ ہم پیداوار سے پہلے مکمل ترتیب کا جائزہ لے سکتے ہیں۔
MPO/MTP ملٹی موڈ اسمبلیوں کو مختلف ہائی-کثافت فائبر فن تعمیر کے لیے ترتیب دیا جا سکتا ہے، بشمول Base-8 اور Base-12 سسٹم۔
بیس-8:8-فائبر ٹرانسمیشن آرکیٹیکچر جو عام طور پر متوازی-آپٹکس ایپلی کیشنز اور تیز رفتار ڈیٹا سینٹر کنیکٹیویٹی کے ساتھ استعمال ہوتا ہے۔
بنیاد 12:12-فائبر کنفیگریشن جو بڑے پیمانے پر سٹرکچرڈ کیبلنگ اور ہائی ڈینسٹی بیک بون سسٹمز میں استعمال ہوتی ہے۔
ہم مکمل لنک کی ضروریات کو پورا کرنے کے لیے مختلف کنیکٹر کنفیگریشنز کے ساتھ MPO/MTP اسمبلیاں فراہم کرتے ہیں۔
کنیکٹر جنس
مرد:گائیڈ پنوں کے ساتھ کنیکٹر
عورت:گائیڈ پن کے بغیر کنیکٹر
مطلوبہ جنس ملن کے سامان، کیسٹ، اڈاپٹر، ٹرنک، یا پیچنگ فن تعمیر پر منحصر ہے۔
قطبیت
دستیاب قطبی ترتیب میں شامل ہیں:
قسم A:براہ راست-فائبر میپنگ کے ذریعے
قسم B:الٹ فائبر میپنگ
قسم C:جوڑا-فائلڈ فائبر میپنگ
پولرٹی کو ٹرانسیور اور میٹنگ کے اجزاء کے ساتھ مل کر متعین کیا جانا چاہیے تاکہ فائبر روٹنگ کی درست ترسیل کو یقینی بنایا جا سکے۔
کیبل کی تعمیر اور جیکٹ کے اختیارات
MPO/MTP ملٹی موڈ اسمبلیاں مختلف کیبل کنسٹرکشنز اور اعلی-کثافت ڈیٹا سینٹر کیبلنگ اور انسٹالیشن کی ضروریات کے لیے جیکٹ کے اختیارات میں دستیاب ہیں۔
گول کیبل
ٹرنک اور پیچنگ ایپلی کیشنز کے لیے عمومی-مقصد کی تعمیر
مائیکرو-ڈسٹری بیوشن کیبل
اعلی-کثافت روٹنگ اور جگہ-مضبوط تنصیبات کے لیے چھوٹا کیبل پروفائل
ربن کیبل
کثیر-فائبر ربن کی تعمیر اعلی-کاؤنٹ اسمبلیوں کے لیے
LSZH
مخصوص حفاظتی تقاضوں کے ساتھ تنصیبات کے لیے کم-دھواں، ہالوجن-مفت جیکٹ کا اختیار
پیویسی
قابل اطلاق اندرونی تنصیبات کے لیے معیاری جیکٹ کا اختیار
OFNP
OFNP کیبل کی کارکردگی کی ضرورت والی تنصیبات کے لیے Plenum-درجہ بندی کی گئی تعمیر
کیبل کی لمبائی، فائبر کی گنتی، کیبل کا قطر، جیکٹ کی قسم، اور دیگر تعمیراتی تفصیلات مطلوبہ MPO/MTP اسمبلی کنفیگریشن کے مطابق منتخب کی جاتی ہیں۔
معیاری-نقصان اور کم-نقصان کے اختیارات
MPO/MTP ملٹی موڈ فائبر کیبلز معیاری-نقصان اور کم-نقصان والے ورژن میں پیش کی جاتی ہیں، جس سے آپٹیکل لنک بجٹ کے ساتھ کنیکٹر کے نقصان کی مختلف ضروریات کو پورا کیا جا سکتا ہے۔
|
کنفیگریشن |
عام استعمال |
|
معیاری-نقصان |
جنرل ڈیٹا سینٹر اور ہائی-کثافت ملٹی موڈ فائبر لنکس |
|
کم-نقصان |
تیز-اسپیڈ لنکس جہاں کنیکٹر داخل کرنے کا نقصان کل لنک بجٹ پر سخت اثر ڈالتا ہے |
آپٹیکل پیرامیٹرز: اندراج نقصان (IL)، واپسی نقصان (RL)، فائبر کشیدگی، اور کنیکٹر اینڈ-چہرے کی جیومیٹری۔
کم-نقصان والی اسمبلیاں منتخب MPO/MTP کنیکٹر کنفیگریشنز اور فائبر کی اقسام کے ساتھ دستیاب ہیں۔ مخصوص IL/RL حدود کیبل کنفیگریشن اور پروجیکٹ کی ضروریات کے مطابق تصدیق کی جاتی ہے۔
MPO/MTP ملٹی موڈ فائبر کیبلز بنیادی طور پر ہائی-کثافت مختصر-آپٹیکل کنیکٹیویٹی تک رسائی کے لیے استعمال ہوتی ہیں، بشمول:
- انٹرپرائز ڈیٹا سینٹرز
- کلاؤڈ کمپیوٹنگ کی سہولیات
- اعلی-کارکردگی کمپیوٹنگ (HPC) ماحول
- سرور اور سوئچ انٹرکنیکشنز
- ہائی-کثافت ساختی کیبلنگ
- ڈیٹا سینٹر ریڑھ کی ہڈی اور تقسیم کے لنکس
کیبل کنفیگریشن آپٹیکل ماڈیولز، ریک آرکیٹیکچر، فائبر کی گنتی، اور مطلوبہ ٹرانسمیشن فاصلے کے مطابق منتخب کی جاتی ہے۔
DIMI فائبر MPO/MTP ملٹی موڈ فائبر کیبلز اور فائبر آپٹک کیبل اسمبلیوں کو مربوط کنیکٹر اسمبلی، درست فائبر ختم کرنے، کیبل پروسیسنگ، آپٹیکل ٹیسٹنگ، اور حتمی معائنہ کے ذریعے تیار کرتا ہے۔ ہماری پیداواری صلاحیتیں معیاری MPO/MTP کنفیگریشنز کے ساتھ ساتھ پروجیکٹ-مخصوص ملٹی موڈ فائبر کیبل اسمبلیوں کی حمایت کرتی ہیں۔
- خودکار اور درستگی-فائبر کی تیاری، کلیونگ، پالش، اور کنیکٹر اسمبلی
- کنیکٹر کے خاتمے کے لیے کنٹرول شدہ ایپوکسی کیورنگ
- مختلف تنصیب کی ضروریات کے لیے کیبل جیکٹ اور کیبل کی تعمیر
- کثیر-فائبر اسمبلیوں اور مختلف MPO/MTP کنفیگریشنز کے لیے پروڈکشن سپورٹ
آپٹیکل معائنہ اور جانچ
ہر تیار شدہ MPO/MTP اسمبلی کو شپمنٹ سے پہلے ترتیب دی گئی ترتیب کے مطابق جانچا جا سکتا ہے۔
|
ٹیسٹ / معائنہ |
مقصد |
خریدار کا ثبوت |
|
اندراج کے نقصان کی جانچ |
کنیکٹرائزڈ اسمبلی کے آپٹیکل نقصان کی تصدیق کریں۔ |
IL ٹیسٹ کا نتیجہ |
|
واپسی کے نقصان کی جانچ |
آپٹیکل عکاسی کی کارکردگی کو چیک کریں۔ |
RL ٹیسٹ کا نتیجہ |
|
3D انٹرفیومیٹری |
MPO/MTP اینڈ-چہرے کی جیومیٹری کی تصدیق کریں۔ |
جیومیٹری معائنہ ریکارڈ |
|
اختتام-چہرے کا معائنہ |
آلودگی، خروںچ، چپس اور دیگر نقائص کا پتہ لگائیں۔ |
معائنہ کا نتیجہ |
|
پولرٹی / فائبر میپنگ |
فائبر کی ترتیب اور قطبیت کی تصدیق کریں۔ |
فائبر میپنگ ریکارڈ |
|
حتمی QC معائنہ |
آرڈر کے خلاف کیبل کنفیگریشن کی تصدیق کریں۔ |
حتمی معائنہ کا ریکارڈ |
ٹیسٹ رپورٹس اور معائنہ ریکارڈ پروجیکٹ کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔
اپنی مرضی کے مطابق MPO/MTP ملٹی موڈ فائبر کیبل مینوفیکچرنگ
ہم ڈرائنگ، BOM، نمونے، یا تکنیکی وضاحتوں کے مطابق MPO/MTP ملٹی موڈ کیبل اسمبلیاں تیار کرتے ہیں۔
حسب ضرورت میں شامل ہوسکتا ہے:
OM3/OM4/OM5 فائبر
8–144 فائبر کنفیگریشنز
کیبل کی لمبائی
کنیکٹر کی قسم اور جنس
A/B/C polarity ٹائپ کریں۔
کیبل کی تعمیر اور جیکٹ کا مواد
پلنگ-آئی کٹس
جیکٹ کا رنگ
پروڈکٹ لیبلنگ اور بارکوڈ
انفرادی ٹیسٹ رپورٹس
پراجیکٹ آرڈرز کے لیے، کسٹمرز ٹرانسیور ماڈل، موجودہ کیبل تصریح، سسٹم ڈرائنگ، یا پیداوار سے پہلے کنفیگریشن کا جائزہ لینے کے لیے BOM فراہم کر سکتے ہیں۔
