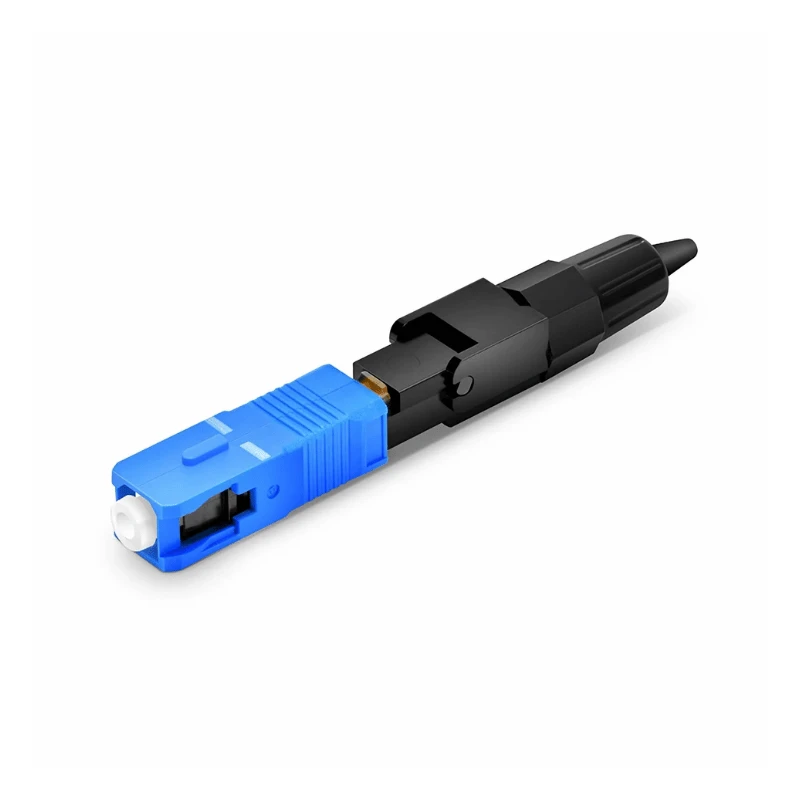

فائبر آپٹک کیبل SC UPC کنیکٹر ایک فیکٹری-اسمبل شدہ SC کنیکٹر ہے جسے سنگل-موڈ فائبر آپٹک کیبل ختم کرنے اور انٹر کنکشن کے لیے ڈیزائن کیا گیا ہے۔ یہ 2.5 ملی میٹر سیرامک فیرول اور پش-مطابق SC اڈاپٹر کے ساتھ مستحکم ملاپ کے لیے پل کپلنگ ڈھانچہ کا استعمال کرتا ہے۔ معیاری کنفیگریشن 9/125 μm سنگل-موڈ فائبر اور 2.0 ملی میٹر کیبل کے لیے موزوں ہے، دیگر کیبل ڈائی میٹرز اور پراجیکٹ کی ضروریات کے لیے دستیاب اسمبلی کنفیگریشن کے ساتھ۔
کنیکٹر کی تفصیلات
|
پیرامیٹر |
معیاری تفصیلات |
|
کنیکٹر کی قسم |
ایس سی یو پی سی |
|
فائبر موڈ |
سنگل-موڈ |
|
فائبر کا سائز |
9/125 μm |
|
پولش کی قسم |
یو پی سی |
|
فرول |
2.5 ملی میٹر زرکونیا سیرامک |
|
کنفیگریشن |
سمپلیکس |
|
کیبل قطر |
2.0 ملی میٹر |
|
اندراج کا نقصان |
0.30 ڈی بی سے کم یا اس کے برابر |
|
واپسی کا نقصان |
50 dB سے زیادہ یا اس کے برابر |
|
آپریٹنگ ویو لینتھ |
1310/1550 nm |
|
آپریٹنگ درجہ حرارت |
-40 ڈگری سے +75 ڈگری |
|
اسٹوریج کا درجہ حرارت |
-40 ڈگری سے +85 ڈگری |
|
ملن کی پائیداری |
500 چکروں سے بڑا یا اس کے برابر |
|
ہاؤسنگ |
اعلی-کارکردگی والا پولیمر |
کنیکٹر کا ڈھانچہ اور ڈیزائن
کنیکٹر زرکونیا سیرامک فیرول، کنیکٹر ہاؤسنگ، الائنمنٹ کے اجزاء، اور سٹرین-ریلیف بوٹ پر مشتمل ہوتا ہے۔ 2.5 ملی میٹر فیرول معیاری ایس سی میٹنگ انٹرفیس فراہم کرتا ہے، جبکہ پش-پل کپلنگ میکانزم SC اڈاپٹر سے سیدھی تنصیب اور ہٹانے کے قابل بناتا ہے۔
ملن فائبر کی سطحوں کے درمیان جسمانی رابطہ فراہم کرنے اور آپٹیکل ریفلیکشن کو کنٹرول کرنے کے لیے UPC کے آخری چہرے کو پالش کیا جاتا ہے۔ کنیکٹر ہاؤسنگ اندرونی سیدھ کے ڈھانچے کی حفاظت کرتا ہے، جبکہ تناؤ-ریلیف بوٹ کیبل پر مکینیکل دباؤ کو کم کرتا ہے-سے-کنیکٹر کی منتقلی۔
فائبر اور کیبل مطابقت
معیاری ورژن 9/125 μm سنگل-موڈ فائبر کے لیے ڈیزائن کیا گیا ہے، بشمول OS2-قسم کی ایپلی کیشنز۔ موڑ-غیر حساس فائبر استعمال کرنے والی اسمبلیوں کے لیے، قابل اطلاق ITU-ٹی فائبر زمرہ کے مطابق مطابقت بھی بیان کی جا سکتی ہے۔ ITU-T G.657 موڑنے-نقصان-غیر حساس سنگل-موڈ فائبر اور کیبل کا احاطہ کرتا ہے جو خاص طور پر رسائی اور اعلی کثافت کی تنصیبات میں استعمال ہوتا ہے۔
کنیکٹر کا انتخاب فائبر موڈ، کیبل قطر، اڈاپٹر انٹرفیس، پولش کی قسم اور ایپلیکیشن ماحول کے مطابق کیا جانا چاہیے۔
ایپلی کیشنز
ٹیلی کمیونیکیشن نیٹ ورکس:آلات کا انٹرکنکشن، ڈسٹری بیوشن فریم، اور ٹرانسمیشن لنکس
Ftth/fttx:آپٹیکل ڈسٹری بیوشن اور سبسکرائبر-سائیڈ فائبر کنکشن
ڈیٹا سینٹرز:پیچنگ اور آلات کی کنیکٹوٹی جہاں sc انٹرفیس کی وضاحت کی گئی ہے۔
انٹرپرائز نیٹ ورکس:ریڑھ کی ہڈی اور عمارت-سے-فائبر لنکس بنانا
Catv اور نشریات:آپٹیکل سگنل کی تقسیم اور آلات کا باہمی ربط
صنعتی نیٹ ورکس:آٹومیشن اور مواصلاتی نظام میں فائبر کنکشن جہاں ماحولیاتی تصریح موزوں ہے۔
ایس سی پش-پل انٹرفیس خاص طور پر ان ایپلی کیشنز کے لیے عملی ہے جن کو بار بار کنیکٹر کی تنصیب اور ہٹانے کی ضرورت ہوتی ہے۔
حسب ضرورت / OEM
OEM اور پروجیکٹ آرڈرز کے لیے، کنیکٹر کو ضروریات کے مطابق ترتیب دیا جا سکتا ہے، بشمول:
SC UPC سمپلیکس یا ڈوپلیکس کنفیگریشن
0.9 ملی میٹر، 2.0 ملی میٹر، 3.0 ملی میٹر، یا مخصوص کیبل قطر
OS1/OS2 سنگل-موڈ یا متعین ملٹی موڈ فائبر
PVC، LSZH، یا دیگر مخصوص کیبل جیکٹ
معیاری یا اپنی مرضی کے مطابق کیبل کی لمبائی
کنیکٹر اور بوٹ کا رنگ
کنیکٹر اور بوٹ کا رنگ
حجم کی پیداوار کے لیے، بڑے پیمانے پر پیداوار سے پہلے قابل اطلاق ڈرائنگ، آپٹیکل وضاحتیں، کیبل کی تعمیر، رواداری کی ضروریات، اور معائنہ کے معیار کی تصدیق کی جانی چاہیے۔
معائنہ اور جانچ
ہر پروڈکشن بیچ کو شپمنٹ سے پہلے منظور شدہ پروڈکٹ کی تفصیلات کے خلاف تصدیق کرنی چاہیے۔ کلیدی معائنہ اشیاء میں شامل ہیں:
اختتام-چہرے کا معائنہ:آلودگی، خروںچ، چپس، اور چمکانے کے نقائص
اندراج کے نقصان کی جانچ:متعین زیادہ سے زیادہ قیمت کے خلاف تصدیق
واپسی کے نقصان کی جانچ:upc بیک-ریفلیکشن کارکردگی کی تصدیق
فیرول اور جہتی معائنہ:اہم انٹرفیس اور اسمبلی کے طول و عرض
کیبل-سے-کنیکٹر اسمبلی معائنہ:بوٹ، ہاؤسنگ، کرمپنگ، اور تناؤ-ریلیف کی حالت
ملن / پائیداری کی جانچ:جہاں ضرورت ہو بار بار ملاپ کے بعد کنیکٹر کی کارکردگی کی تصدیق
ماحولیاتی جانچ:درجہ حرارت یا نمی کی جانچ جب پراجیکٹ کی تفصیلات کے مطابق ضرورت ہو۔
OEM آرڈرز کے لیے، اضافی مکینیکل، ماحولیاتی، یا آپٹیکل ٹیسٹوں کی وضاحت گاہک کے قابل اطلاق تفصیلات یا ٹیسٹ کے معیار کے مطابق کی جا سکتی ہے۔ کنیکٹر انٹرفیس کے طول و عرض کو قابل اطلاق IEC 61754-4 SC فیملی کی ضروریات کے مطابق کنٹرول کیا جانا چاہیے۔
اکثر پوچھے گئے سوالات
سوال: کیا آپ بلک آرڈر سے پہلے نمونے فراہم کرسکتے ہیں؟
A: ہاں۔ بڑے پیمانے پر پیداوار سے پہلے قابلیت کے لیے نمونے فراہم کیے جا سکتے ہیں۔ نمونے کی تفصیلات کی پہلے سے تصدیق کی جانی چاہیے، بشمول کنیکٹر کنفیگریشن، فائبر کی تعمیر، کیبل کی لمبائی، اور لیبلنگ کی ضروریات۔
سوال: بلک آرڈرز کے لیے عام ترسیل کا وقت کیا ہے؟
A: آرڈر کی ترسیل کا وقت پروسیسنگ کے لیے 7-14 دن اور شپنگ کے لیے 20-30 دن پر مشتمل ہوتا ہے۔ اصل آمد کی تاریخ منزل، شپنگ کے طریقہ کار، اور کسٹم کلیئرنس پر منحصر ہے۔ فوری یا بڑے-حجم کے آرڈرز کے لیے، آرڈر کی جگہ سے پہلے ڈیلیوری کے شیڈول کی تصدیق ہونی چاہیے۔
سوال: بین الاقوامی آرڈرز کے لیے کون سی شپنگ اور ترسیل کی شرائط دستیاب ہیں؟
A: آرڈرز EXW، DAP، یا DDP شرائط کے تحت بھیجے جا سکتے ہیں، منزل اور آرڈر کی ضروریات پر منحصر ہے۔ EXW موزوں ہے جب خریدار نقل و حمل کا بندوبست کرتا ہے، جبکہ DAP/DDP دروازے-سے-دروازے کی ترسیل کو آسان بنا سکتا ہے۔ کوٹیشن کی درخواست کرتے وقت قابل اطلاق شپنگ طریقہ اور انکوٹرم کی تصدیق ہونی چاہیے۔
س: ایس سی یو پی سی کنیکٹر اسمبلیوں کو ایکسپورٹ کے لیے کیسے پیک کیا جاتا ہے؟
A: معیاری اسمبلیوں کو حفاظتی PE بیگز یا کارٹنوں میں پیک کیا جاتا ہے، جس میں کنیکٹر کی آلودگی، کیبل کی خرابی، اور نقل و حمل کے دوران مکینیکل نقصان کو روکنے کے لیے اضافی علیحدگی یا کشننگ کا استعمال کیا جاتا ہے۔
سوال: کیا آپ معیار کے معائنے اور آنے والے سامان کے کنٹرول کے لیے دستاویزات فراہم کر سکتے ہیں؟
A: ہاں۔ معیاری سپلائی دستاویزات میں مصنوعات کی وضاحتیں، پیکنگ کی فہرستیں، اور معائنہ کے ریکارڈ شامل ہو سکتے ہیں۔ معائنہ رپورٹس، مطابقت کے سرٹیفکیٹ، یا دیگر معیار کے دستاویزات کا اہتمام کیا جا سکتا ہے جب خریداری کے آرڈر میں وضاحت کی گئی ہو۔
سوال: کیا SC UPC کنیکٹر دونوں پیچ کی ہڈیوں اور پگٹیل اسمبلیوں کے لیے فراہم کیے جا سکتے ہیں؟
A: ہاں۔ کنیکٹر کو پہلے سے ختم شدہ فائبر اسمبلیوں کے حصے کے طور پر فراہم کیا جا سکتا ہے، بشمول پیچ کورڈ اور پگٹیل کنفیگریشنز، بشرطیکہ پیداوار سے پہلے مطلوبہ کیبل کی تعمیر اور ختم کرنے کے انتظام کی تصدیق ہو جائے۔
سوال: کیا آپ SC UPC کی بجائے SC APC فراہم کر سکتے ہیں؟
A: SC APC ایک مختلف پولش کنفیگریشن ہے اور اسے سسٹم کے تقاضوں کی تصدیق کیے بغیر SC UPC کے لیے تبدیل نہیں کیا جانا چاہیے۔ اگر APC کو ختم کرنے کی ضرورت ہے، تو اسے خریداری کے آرڈر میں الگ سے بیان کیا جانا چاہیے تاکہ کنیکٹر اور میٹنگ انٹرفیس ایک مطابقت پذیر کنفیگریشن کے طور پر فراہم کیے جائیں۔
سوال: کیا آپ شپمنٹ سے پہلے فریق ثالث کے معائنے کی حمایت کر سکتے ہیں؟
A: ہاں۔ جب خریدار یا پروجیکٹ کی ضرورت ہو تو کھیپ سے پہلے فریق ثالث کے معائنے کا اہتمام کیا جا سکتا ہے۔ معائنہ کی گنجائش، نمونے لینے کا طریقہ، قبولیت کے معیار، اور معائنہ کی لاگت پر پیداوار یا شپمنٹ سے پہلے اتفاق کیا جانا چاہیے۔
