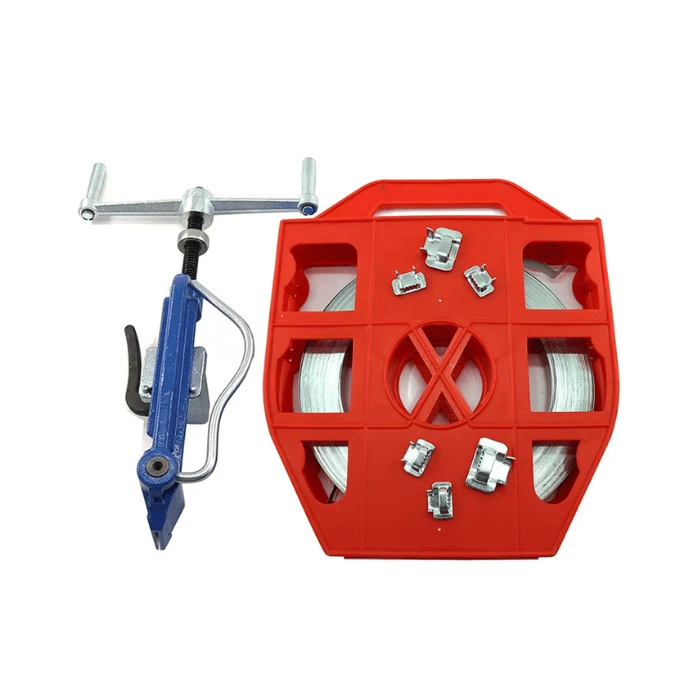

معیاری بینڈنگ ٹول

سٹینڈرڈ بینڈنگ ٹول ایک مینوئل ٹینشننگ ٹول ہے جو کھمبوں، کیبلز، بریکٹس، سائنز اور یوٹیلیٹی ہارڈویئر کے ارد گرد سٹینلیس سٹیل اور دیگر دھاتی بینڈنگ لگانے کے لیے ڈیزائن کیا گیا ہے۔ اس کا ڈراپ-جعلی تعمیر ایک تناؤ کے طریقہ کار، بہار-لوڈ گریپر، اور ایک ہینڈ ٹول میں کٹر میں بلٹ-کو یکجا کرتی ہے۔ یہ ٹول ٹیلی کام، فائبر آپٹک، یوٹیلیٹی، میونسپل، اور عام انفراسٹرکچر کے لیے موزوں ہے جہاں کنٹرول شدہ بینڈ ٹینشن اور ایک محفوظ بکسوا کنکشن درکار ہے۔

یہ آلہ مکینیکل تناؤ کا نظام استعمال کرتا ہے تاکہ بکسوا کو محفوظ کرنے سے پہلے ورک پیس کے ارد گرد دھات کی پٹی کو سخت کیا جا سکے۔

ڈراپ-جعلی ٹول باڈی:مینوئل ٹینشننگ کے لیے مین بوجھ-بیئرنگ ڈھانچہ فراہم کرتا ہے۔

تناؤ کا طریقہ کار:ہینڈل کی گردش کو کنٹرول بینڈ تناؤ میں تبدیل کرتا ہے۔

بہار-لوڈ گریپر:تناؤ کے دوران بینڈ کو پکڑتا ہے اور بینڈ کی پوزیشن کو برقرار رکھنے میں مدد کرتا ہے۔

ٹول ناک اور گرپر بلاک:تناؤ اور بکسوا بننے کے دوران بینڈ کی رہنمائی کریں اور اسے برقرار رکھیں۔

رول اوور میکانزم:تناؤ کو لاگو کرنے کے بعد بکسوا کے گرد بینڈ کنکشن بناتا ہے۔

انٹیگریٹڈ کٹر:کنکشن بننے کے بعد اضافی بینڈ کو ہٹاتا ہے۔

آپریٹنگ اصول تین مکینیکل ایکشنز پر مبنی ہے: بینڈ کو پکڑنا، تناؤ لگانا، اور بکسوا کنکشن بنانا۔ یہ آلہ بجلی یا حرارت فراہم نہیں کرتا ہے۔ تناؤ اور کاٹنے کے تمام کام دستی طور پر کیے جاتے ہیں۔

بینڈ اور بکسوا منتخب کریں:تصدیق کریں کہ بینڈ کی چوڑائی، موٹائی، مواد اور بکسوا ٹول اور ایپلیکیشن کے ساتھ مطابقت رکھتا ہے۔

بینڈ لپیٹیں:بینڈ کو کھمبے، کیبل سپورٹ، بریکٹ، یا دیگر ورک پیس کے ارد گرد سے گزریں اور بکسہ کے ڈیزائن کے مطابق اسے بکسوا کے ذریعے روٹ کریں۔

آلے کی پوزیشن:بکسوا کو صحیح طریقے سے پوزیشن میں رکھتے ہوئے ٹول کے گرفت والے حصے میں بینڈ داخل کریں۔

تناؤ کا اطلاق کریں:تناؤ کے طریقہ کار کو اس وقت تک چلائیں جب تک کہ بینڈ مطلوبہ تنصیب کے تناؤ تک نہ پہنچ جائے۔

کنکشن بنائیں:بینڈ کی پوزیشن کو برقرار رکھنے کے لیے ٹینشننگ میکانزم کو کنٹرول کرتے ہوئے ٹول کو بکسوا کے اوپر رول کریں۔

اضافی کاٹنا:بقیہ بینڈ ٹیل کو ہٹانے کے لیے مربوط کٹر کا استعمال کریں۔

بکسوا مکمل کریں:بکسوا کو اس کے مخصوص ڈیزائن اور تنصیب کی ضروریات کے مطابق محفوظ کریں۔

مسلسل باندھنے کے لیے، بینڈ کو پورے تناؤ اور رول اوور کے دوران بکسوا کے ساتھ درست طریقے سے منسلک رہنا چاہیے۔ مطلوبہ تناؤ اور بکسوا-بند کرنے کے طریقہ کار کو قابل اطلاق بینڈنگ سسٹم کی تفصیلات پر عمل کرنا چاہئے۔

اس آلے کو اس کی مخصوص جہتی رینج میں دھاتی بینڈنگ کے لیے ڈیزائن کیا گیا ہے۔ عام سٹینلیس سٹیل کے اختیارات میں 201، 304، اور 316 شامل ہیں، جس میں سنکنرن کی نمائش اور پروجیکٹ کی ضروریات پر مبنی مواد کا انتخاب ہوتا ہے۔

ہم آہنگ بکسوا نظام میں شامل ہوسکتا ہے:

کان-لوکٹ بکسے:دستی بینڈنگ ایپلی کیشنز کے لیے روایتی بکسوا ڈیزائن۔

Tru-لوکٹ بکسے:بکل ڈیزائن ہم آہنگ دستی بینڈنگ سسٹم کے لیے تیار کیا گیا ہے اور انسٹالیشن کے دوران بکل-ونگ کی حرکت کی بصری تصدیق ہے۔

دیگر ہم آہنگ سٹینلیس سٹیل بکسے:منتخب کردہ بینڈ کی چوڑائی سے مماثل ہونا چاہیے اور انسٹالیشن کے قابل اطلاق تقاضوں پر عمل کرنا چاہیے۔

کوالٹی کنٹرول میں آنے والے اجزاء اور مکمل- ٹول کی کارکردگی دونوں کا احاطہ کرنا چاہیے۔ تجویز کردہ معائنہ اشیاء میں شامل ہیں:

جہتی معائنہ:ٹول کی لمبائی، ملن کی اہم جہتیں، اور بینڈ کی مطابقت۔

فنکشنل معائنہ:ٹینشننگ ہینڈل، گرپر، کٹر اور رول اوور میکانزم کا ہموار آپریشن۔

تناؤ کی کارکردگی:اس بات کی تصدیق کہ ٹول غیر معمولی پھسلنے یا مکینیکل اخترتی کے بغیر مخصوص تناؤ کی حد کو حاصل کرتا ہے۔

کاٹنے کا معائنہ:چیک کریں کہ کٹر مخصوص زیادہ سے زیادہ بینڈ کی موٹائی کو سنبھالتا ہے اور ایک صاف کٹ پیدا کرتا ہے۔

سطح کا معائنہ:کوٹنگ کی سالمیت، بے نقاب دھات، سنکنرن، burrs، اور دیگر نظر آنے والے نقائص کو چیک کریں۔

اسمبلی معائنہ:فاسٹنرز، حرکت پذیر اجزاء، ہینڈل برقرار رکھنے، اور مجموعی طور پر مکینیکل سالمیت کی تصدیق کریں۔
