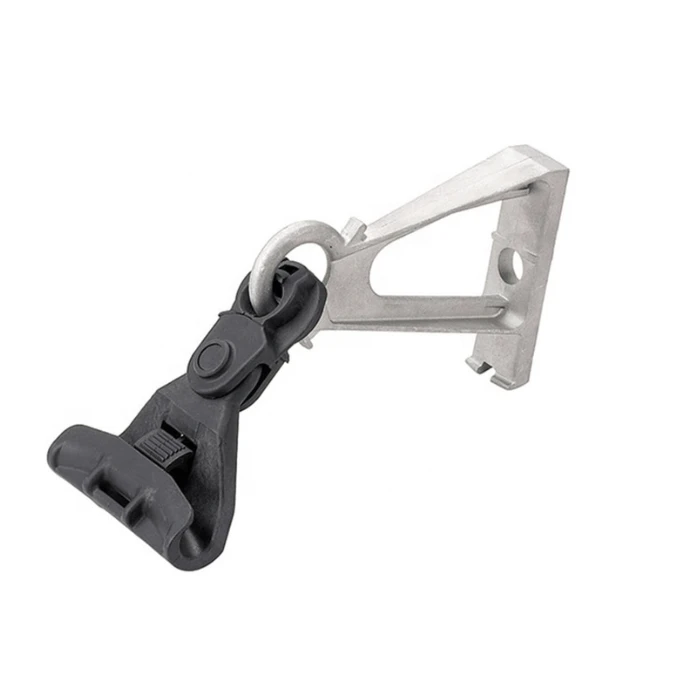

فائبر آپٹک کیبل کے لیے سسپنشن کلیمپ کو درمیانی کھمبوں، ٹاورز، یا کراس-بازو کے ڈھانچے پر فضائی فائبر آپٹک کیبلز کو سپورٹ اور محفوظ کرنے کے لیے ڈیزائن کیا گیا ہے۔ کیبل میان پر ضرورت سے زیادہ دباؤ کو محدود کرتے ہوئے مکینیکل بوجھ کو تقسیم کرنے کے لیے کلیمپ اسمبلی ایک بوجھ-بیئرنگ باڈی، کیبل-رابطہ داخل یا پہلے سے تیار شدہ آرمر راڈز اور ہارڈ ویئر کو جوڑتی ہے۔
تکنیکی وضاحتیں
|
پیرامیٹر |
تفصیلات |
|
قابل اطلاق کیبل کی اقسام |
ADSS، شکل-8، گول سیلف سپورٹنگ، منتخب FTTH کیبلز |
|
کیبل قطر |
Ø6–20 ملی میٹر؛ حسب ضرورت کے ذریعے دستیاب دیگر رینجز |
|
عام ریٹیڈ مکینیکل بوجھ |
معیاری ماڈلز کے لیے 10–30 kN؛ 100 kN تک مضبوط کنفیگریشنز |
|
قابل اطلاق دورانیہ |
معیاری ترتیب کے لیے 400 میٹر تک |
|
لائن کی ترتیب |
سیدھے راستے اور معتدل انحراف زاویہ |
|
ہاؤسنگ |
کاسٹ ایلومینیم کھوٹ یا مخصوص دھات کی تعمیر |
|
کیبل-رابطہ مواد |
EPDM یا دیگر UV/موسم-مزاحم ایلسٹومر |
|
بکتر بند سلاخ |
جستی سٹیل یا ایلومینیم-کلاد سٹیل، ترتیب کے لحاظ سے |
|
ہارڈ ویئر |
304/316 سٹینلیس سٹیل یا جستی سٹیل |
|
آپریٹنگ درجہ حرارت |
عام طور پر -40 ڈگری سے +65 ڈگری تک |
|
سطح کی حفاظت |
Anodizing، galvanizing، یا دیگر مخصوص سنکنرن تحفظ |
|
وزن |
تقریباً 0.45–2.8 کلوگرام، ماڈل پر منحصر |
مکینیکل ڈیزائن اور کیبل مطابقت
سسپنشن کلیمپ کیبل کے رابطے کے علاقے پر سپورٹنگ فورس پھیلاتے ہوئے کیبل کی پوزیشن کو برقرار رکھنے کے لیے ڈیزائن کیا گیا ہے۔ پہلے سے تیار شدہ ہیلیکل آرمر راڈز کا استعمال کرتے ہوئے کنفیگریشنز کے لیے، سلاخیں کیبل کی سطح کے مطابق ہوتی ہیں اور طویل رابطے کی لمبائی کے ساتھ مکینیکل تناؤ تقسیم کرتی ہیں، جس سے بیرونی میان پر مقامی لوڈنگ کم ہوتی ہے۔
ایک EPDM یا مساوی elastomer insert کیبل اور کلیمپ باڈی کے درمیان اضافی کشن اور رگڑ فراہم کر سکتا ہے۔ یہ خاص طور پر ان فضائی راستوں کے لیے اہم ہے جو ہوا سے چلنے والی حرکت اور درجہ حرارت کی تبدیلیوں سے متاثر ہوتے ہیں۔
کیبل کا قطر مخصوص کلیمپ رینج سے مماثل ہونا ضروری ہے۔ کلیمپ کا انتخاب صرف برائے نام کیبل کی قسم سے نہیں کیا جانا چاہیے۔ اصل تیار شدہ بیرونی قطر اور تنصیب کا بوجھ ماڈل کی تفصیلات کے خلاف چیک کیا جانا چاہئے۔
درخواستیں
سسپنشن کلیمپ کو اوور ہیڈ فائبر آپٹک کیبل کی تعیناتی کے لیے استعمال کیا جاتا ہے:
- FTTH اور FTTx فضائی نیٹ ورکس
- ADSS تک رسائی اور بیک بون نیٹ ورکس
- یوٹیلیٹی پولز پر ٹیلی کمیونیکیشن لائنز
- دیہی اور شہری براڈ بینڈ انفراسٹرکچر
- کیمپس، صنعتی پارک، اور نجی مواصلاتی نیٹ ورک
- پاور یوٹیلیٹی کمیونیکیشن سسٹمز ہم آہنگ خود-سپورٹ فائبر کیبل کا استعمال کرتے ہوئے
- نقل و حمل اور انفراسٹرکچر مواصلاتی راستے
تنصیب کا طریقہ
کلیمپ کو کھمبے، ٹاورز، یا کراس-بازوؤں پر ہم آہنگ قطبی بولٹ، سٹینلیس سٹیل کے پٹے، J-ہکس، U-شکل کی بیڑیوں، یا مخصوص ماؤنٹنگ بریکٹس پر نصب کیا جا سکتا ہے، یہ منتخب ہارڈویئر کنفیگریشن پر منحصر ہے۔
معیاری معطلی کی درخواستوں کے لیے:
قطر سے باہر کی اصل کیبل کی تصدیق کریں اور کلیمپ کی حد منتخب کریں۔
اسپین، روٹ اینگل، ہوا/برف کی لوڈنگ، اور مطلوبہ مکینیکل بوجھ کو چیک کریں۔
کیبل کو کلیمپ باڈی یا پہلے سے تیار کردہ سسپنشن اسمبلی میں درست طریقے سے رکھیں۔
نامزد قطب، ٹاور، یا بریکٹ پر کلیمپ انسٹال کریں۔
مخصوص تنصیب ٹارک کے مطابق بڑھتے ہوئے ہارڈویئر کو سخت کریں۔
تصدیق کریں کہ کیبل کو ضرورت سے زیادہ کمپریشن، میان کی خرابی، یا تیز موڑنے کے بغیر محفوظ طریقے سے سپورٹ کیا گیا ہے۔
حسب ضرورت / OEM
OEM کنفیگریشنز کیبل کے قطر، کیبل کی تعمیر، مطلوبہ مدت، مکینیکل لوڈ، آرمر-راڈ کی لمبائی، بڑھتے ہوئے انٹرفیس، اور تنصیب کی ساخت کے مطابق دستیاب ہیں۔
حسب ضرورت میں بھی شامل ہوسکتا ہے:
- جسم کے طول و عرض اور جیومیٹری کو کلیمپ کریں۔
- پہلے سے تیار شدہ چھڑی کی لمبائی اور مواد
- بڑھتے ہوئے بریکٹ اور ہارڈ ویئر
- سٹینلیس-اسٹیل یا جستی اجزاء
- مصنوعات کے نشانات اور شناخت
- کسٹمر پیکیجنگ اور لیبلنگ
RFQ کی تشخیص کے لیے، خریداروں کو کیبل کی قسم، اصل بیرونی قطر، عام اسپین، زیادہ سے زیادہ اسپین، لائن زاویہ، تنصیب کا ڈھانچہ، اور ماحولیاتی حالات فراہم کرنا چاہیے۔
معائنہ اور جانچ
عام معائنہ کی اشیاء میں شامل ہیں:
- کیبل قطر کی مطابقت اور جہتی معائنہ
- بصری اور سطح کا-معائنہ مکمل کریں۔
- مواد اور کوٹنگ کی تصدیق
- مکینیکل لوڈ/بریکنگ-لوڈ ٹیسٹنگ
- پرچی یا ہولڈنگ-فورس ٹیسٹنگ
- ہارڈ ویئر فٹ اور fastening معائنہ
- سنکنرن-مزاحمت کی جانچ جہاں بیان کی گئی ہے۔
- پولیمر اجزاء کے لیے UV اور ماحولیاتی- مزاحمت کی جانچ
معائنہ رپورٹس اور تعمیل دستاویزات پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
اکثر پوچھے گئے سوالات
س: کیا سسپنشن کلیمپ کو طویل-مدّت کی ADSS تنصیبات کے لیے استعمال کیا جا سکتا ہے؟
A: ہاں۔ معیاری کنفیگریشنز عام ہوائی اسپین کے لیے ہیں، جب کہ طویل-مدّت کی ADSS تنصیبات کو مضبوط یا دوہری معطلی کی اسمبلیوں کی ضرورت پڑ سکتی ہے۔ انتخاب زیادہ سے زیادہ مدت اور حساب شدہ ماحولیاتی لوڈنگ پر مبنی ہونا چاہئے۔
سوال: کیا آپ بلک آرڈر سے پہلے نمونے فراہم کرسکتے ہیں؟
A: ہاں۔ بڑے پیمانے پر پیداوار سے پہلے جہتی، کیبل-فٹ، اور تنصیب کی تشخیص کے لیے نمونوں کا اہتمام کیا جا سکتا ہے۔ نمونہ چارجز اور مال کی ڑلائ عام طور پر درخواست کردہ ماڈل اور مقدار کے مطابق تصدیق کی جاتی ہے۔
سوال: معطلی کلیمپ کن معیارات کی تعمیل کرسکتا ہے؟
A: قابل اطلاق تقاضے کیبل سسٹم اور منزل کی منڈی پر منحصر ہیں۔ لاگو ہونے پر IEC، EN، ASTM، اور کسٹمر{1}}کی مخصوص تکنیکی خصوصیات کا جائزہ لیا جا سکتا ہے۔ مطلوبہ معیار یا پروجیکٹ کی تفصیلات کوٹیشن سے پہلے بیان کی جائیں۔
سوال: بلک آرڈرز کے لیے کون سی پیکیجنگ استعمال کی جاتی ہے؟
A: معیاری مصنوعات کو عام طور پر حفاظتی اندرونی پیکیجنگ والے کارٹنوں میں پیک کیا جاتا ہے، پھر برآمدی ہینڈلنگ کے لیے ضرورت پڑنے پر اسے پیلیٹ پر رکھا جاتا ہے۔ ہول سیل آرڈرز کے لیے حسب ضرورت کارٹن مارکس، پروڈکٹ لیبل، مقدار اور پیکنگ کے طریقے دستیاب ہیں۔
سوال: معطلی کلیمپ کے لئے MOQ کیا ہے؟
A: معیاری تجارتی آرڈرز کے لیے ایک عملی MOQ 500 ٹکڑے فی ماڈل ہے۔ مخلوط ماڈل یا اپنی مرضی کے مطابق ترتیب پر پیداوار کی ضروریات کے مطابق الگ الگ بحث کی جا سکتی ہے۔
سوال: بلک آرڈر کے لیے عام لیڈ ٹائم کیا ہے؟
A: معیاری ماڈلز کے لیے، تصریح اور آرڈر کی تصدیق کے بعد عام پروسیسنگ کا وقت 7-14 دن ہے۔ اپنی مرضی کے مطابق مصنوعات کو اضافی ٹولنگ یا پیداوار کے وقت کی ضرورت پڑسکتی ہے، جس کی تصدیق آرڈر کی جگہ سے پہلے کی جائے گی۔
سوال: آپ کونسی ادائیگی کی شرائط قبول کرتے ہیں؟
A: ہم عام طور پر T/T، L/C، پے پال اور کریڈٹ کارڈ قبول کرتے ہیں۔ آرڈر کی قیمت، کسٹمر کی ضروریات اور تعاون کی شرائط کے مطابق ادائیگی کی دیگر شرائط پر تبادلہ خیال کیا جا سکتا ہے۔
سوال: کون سے شپنگ اور ایکسپورٹ کے اختیارات دستیاب ہیں؟
A: مقدار، عجلت اور منزل کے لحاظ سے آرڈرز سمندر، ہوا، یا ایکسپریس ترسیل کے ذریعے ترتیب دیے جا سکتے ہیں۔ مشترکہ تجارتی اصطلاحات میں EXW، DAP، اور DDP شامل ہیں، آرڈر اور منزل کے مطابق شپنگ کے حتمی انتظامات کے ساتھ۔
