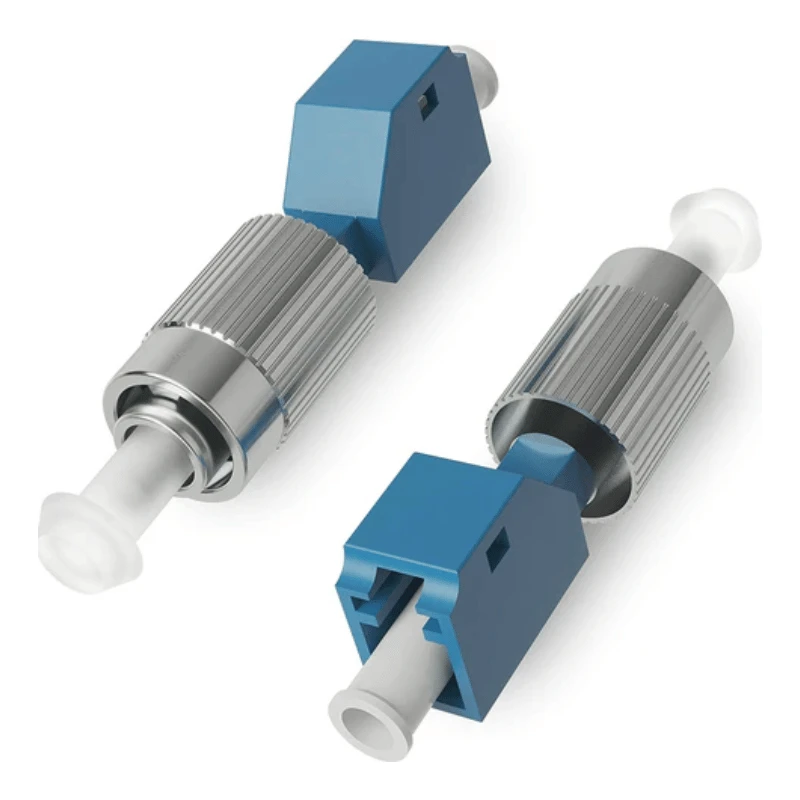

LC سے FC فائبر آپٹک اڈاپٹر ہائبرڈ خاتون-سے{1}}فیمیل اڈاپٹر ہیں جو LC-ختم شدہ اور FC-فائبر کو دوبارہ ختم کیے بغیر فائبر آپٹک اجزاء کو جوڑنے کے لیے ڈیزائن کیے گئے ہیں۔ معیاری کنفیگریشن LC/UPC سے FC/UPC، سمپلیکس، سنگل موڈ OS2 9/125 μm ہے، ایک درست زرکونیا سیرامک الائنمنٹ آستین کے ساتھ۔ مختلف کنیکٹر پالش کی اقسام، فائبر موڈز، ہاؤسنگ میٹریل، اور بڑھتے ہوئے کنفیگریشنز کو پروجیکٹ کی ضروریات کے لیے مخصوص کیا جا سکتا ہے۔
اڈاپٹر کی تفصیلات
|
پیرامیٹر |
معیاری تفصیلات |
||
|
اڈاپٹر کی قسم |
LC سے FC ہائبرڈ اڈاپٹر |
||
|
کنیکٹر کنفیگریشن |
LC/UPC سے FC/UPC |
||
|
جنس |
عورت-سے-عورت |
||
|
چینل |
سمپلیکس |
||
|
فائبر موڈ |
سنگل موڈ OS2 9/125 μm |
||
|
سیدھ آستین |
صحت سے متعلق زرکونیا سیرامک |
||
|
عام اندراج کا نقصان |
0.3 ڈی بی سے کم یا اس کے برابر |
||
|
واپسی کا نقصان |
50 dB سے زیادہ یا اس کے برابر، UPC |
||
|
پائیداری |
500 میٹنگ سائیکل سے زیادہ یا اس کے برابر |
||
|
آپریٹنگ درجہ حرارت |
-25 ڈگری سے +70 ڈگری |
||
|
اسٹوریج کا درجہ حرارت |
-40 ڈگری سے +85 ڈگری |
||
|
چڑھنا |
پینل ماؤنٹ |
||
|
ہاؤسنگ |
انجینئرنگ پلاسٹک یا میٹل |
||
|
قابل اطلاق معیارات |
IEC 61754-20 / IEC 61754-13 انٹرفیس کی ضروریات؛ RoHS |
||
LC انٹرفیس LC کنیکٹر فیملی کی جہتی ضروریات کی پیروی کرتا ہے، جب کہ FC سائیڈ معیاری 2.5 ملی میٹر فیرول انٹرفیس اور اسکرو-کپلنگ ڈیزائن کا استعمال کرتا ہے۔
کنیکٹر مطابقت
اڈاپٹر کو براہ راست LC-سے-FC انٹرکنکشن کے لیے ڈیزائن کیا گیا ہے، جو اسے مفید بناتا ہے جہاں آلات، پیچ پینلز، یا موجودہ فائبر انفراسٹرکچر مختلف کنیکٹر پلیٹ فارمز کا استعمال کرتے ہیں۔
ایل سی سائیڈ:معیاری LC کنیکٹر کے ساتھ ہم آہنگ؛ UPC اور APC کنفیگریشنز کی وضاحت کی جا سکتی ہے۔
ایف سی کی طرف:متعلقہ PC/UPC یا APC کنفیگریشن کا استعمال کرتے ہوئے معیاری FC کنیکٹرز کے ساتھ ہم آہنگ۔
فائبر طریقوں:siSglemode OS2 معیاری ترتیب ہے۔ ملٹی موڈ ورژن جیسے OM3 اور OM4 اس وقت فراہم کیے جا سکتے ہیں جب اڈاپٹر ڈیزائن اور الائنمنٹ آستین اس کے مطابق مماثل ہوں۔
پولش مماثلت:کنیکٹر پالش کی اقسام کو ملاوٹ کے اجزاء کے مطابق منتخب کیا جانا چاہئے۔ LC اور FC انٹرفیس میں الگ الگ IEC جہتی وضاحتیں ہیں۔
مخلوط کنیکٹر نیٹ ورکس کے لیے، ہائبرڈ اڈاپٹر بصورت دیگر قابل استعمال پیچ کی ہڈیوں کو تبدیل کرنے یا انسٹال شدہ فائبر کو دوبارہ-ختم کرنے کی ضرورت کو ختم کرتا ہے۔
اڈاپٹر کا ڈھانچہ
اڈاپٹر دو کنیکٹر رسیپٹیکلز، ایک درست سیدھ والی آستین، اور مطلوبہ پینل-ریٹینشن سٹرکچر کے ساتھ ایک بیرونی ہاؤسنگ پر مشتمل ہے۔
زرکونیا سیرامک آستین ملن اور غیر ملاپ کے دوران فیروول سیدھ کو برقرار رکھتی ہے، آپٹیکل کپلنگ نقصان کو کنٹرول کرنے میں مدد کرتی ہے۔ LC سائیڈ ایک کمپیکٹ لیچ-قسم کا انٹرفیس استعمال کرتا ہے، جب کہ FC سائیڈ FC کنیکٹرز کی خصوصیت کے ساتھ تھریڈڈ کپلنگ میکانزم کو ایڈجسٹ کرتا ہے۔
مکینیکل ضروریات اور پینل ڈیزائن کے لحاظ سے ہاؤسنگ کے اختیارات میں اعلی-طاقت والا انجینئرنگ پلاسٹک یا دھات شامل ہے۔ ڈسٹ کیپس، شٹرڈ ڈھانچے، مختلف فلینج ڈیزائن، اور کسٹمر-مخصوص ماونٹنگ فیچرز کو بھی ترتیب دیا جا سکتا ہے۔
ایپلی کیشنز
ٹیلی کام اور او ڈی ایف سسٹمز
آپٹیکل ڈسٹری بیوشن فریموں، فائبر پینلز، اور کیریئر نیٹ ورک کے سامان کے اندر LC اور FC پیچ کی ہڈیوں کو جوڑنے کے لیے استعمال کیا جاتا ہے۔
ڈیٹا سینٹر اور انٹرپرائز فائبر نیٹ ورکس
سازوسامان کی منتقلی یا وراثت کے لیے موزوں ہے-نئے انفراسٹرکچر کے لیے-جہاں LC اور FC انٹرفیس کو ایک ساتھ رہنے کی ضرورت ہے۔
FTTx تقسیم کا سامان
فائبر ڈسٹری بیوشن بکس، الماریاں، ٹرمینیشن پینلز، اور دیگر رسائی-نیٹ ورک کے آلات میں ضم کیا جا سکتا ہے جہاں مخلوط کنیکٹر کی اقسام کی ضرورت ہوتی ہے۔
فائبر ٹیسٹ اور پیمائش کا سامان
آپٹیکل ٹیسٹنگ آلات اور لیبارٹری یا پروڈکشن ٹیسٹ پینلز کے لیے ایک قابل تبادلہ LC-سے-FC انٹرفیس فراہم کرتا ہے۔
OEM فائبر پینلز اور اسمبلیاں
پینل مینوفیکچررز، انکلوژر بلڈرز، اور سسٹم انٹیگریٹرز کے لیے موزوں ہے جن کو ایک مخصوص ہائبرڈ اڈاپٹر کنفیگریشن کی ضرورت ہوتی ہے۔
حسب ضرورت / OEM
کنیکٹر مجموعہ:Lc-fc اور دیگر ہائبرڈ کنفیگریشنز۔
پولش:ملن کنیکٹر کی ترتیب کے مطابق یو پی سی یا اے پی سی۔
فائبر موڈ:Os2 سنگل موڈ اور منتخب ملٹی موڈ کنفیگریشنز۔
آستین:زرکونیا سیرامک؛ متبادل آستین کے مواد کو مخصوص ایپلی کیشنز کے لیے جانچا جا سکتا ہے۔
ہاؤسنگ: پلاسٹک یا دھات کی تعمیر۔
چڑھنا:معیاری پینل ماؤنٹنگ، flanged/flangeless ڈھانچے، کلپس، یا کسٹمر-مخصوص ماؤنٹنگ جیومیٹری۔
تحفظ:ڈسٹ کیپس یا شٹرڈ ڈیزائن۔
شناخت:ہاؤسنگ کا رنگ، لوگو، پورٹ نمبرنگ، پارٹ نمبر، اور بارکوڈ لیبلنگ۔
پیکجنگ:بلک، انفرادی بیگ، یا کسٹمر{0}}مخصوص پیکیجنگ۔
معیار اور معائنہ
کوالٹی کنٹرول آپٹیکل کارکردگی اور مکینیکل وشوسنییتا دونوں کا احاطہ کرے۔ عام معائنہ کی اشیاء میں شامل ہیں:
مخصوص کنیکٹر اور پولش کنفیگریشن کے لیے اندراج کے نقصان اور واپسی کے نقصان کی جانچ۔
اڈاپٹر انٹرفیس، بڑھتے ہوئے خصوصیات، اور سیدھ کے اجزاء کا جہتی معائنہ۔
آستین اور فیرول سیدھ کی توثیق دوبارہ قابل ملاپ کی کارکردگی کو برقرار رکھنے کے لیے۔
مکینیکل پائیداری کی تصدیق کے لیے میٹنگ-سائیکل ٹیسٹنگ۔
ہاؤسنگ کے نقائص، آستین کی حالت، آلودگی، اور کنیکٹر انٹرفیس کو پہنچنے والے نقصان کے لیے بصری معائنہ۔
درجہ حرارت اور ماحولیاتی جانچ جب پراجیکٹ کی تصریح کی ضرورت ہو۔
مواد اور تعمیل کی دستاویزات، بشمول RoHS-متعلقہ تقاضے جب مخصوص ہوں۔
معائنہ کے معیارات اور ٹیسٹ رپورٹس کو گاہک کی ڈرائنگ، خریداری کی تفصیلات، یا قابل اطلاق فائبر-آپٹک اجزاء کے معیارات کے ساتھ ہم آہنگ کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
سوال: کیا آپ بلک آرڈر سے پہلے نمونے فراہم کرسکتے ہیں؟
A: ہاں۔ بلک خریداری سے پہلے تصریح، کنیکٹر کی مطابقت، اور اسمبلی کی تشخیص کے لیے نمونے فراہم کیے جا سکتے ہیں۔ نمونہ کی مقدار اور کسی بھی قابل اطلاق نمونہ چارجز کی درخواست کی گئی ترتیب کی بنیاد پر تصدیق کی جا سکتی ہے۔
سوال: LC سے FC فائبر آپٹک اڈاپٹر کے لیے MOQ کیا ہے؟
A: معیاری ترتیب کے لیے، MOQ عام طور پر 100 ٹکڑے ہوتے ہیں۔ OEM کنفیگریشنز، خصوصی مواد، یا اپنی مرضی کے مطابق پیکیجنگ کے لیے مختلف MOQ کی ضرورت ہو سکتی ہے، جس کی تصدیق کوٹیشن سے پہلے کی جا سکتی ہے۔
سوال: بلک آرڈرز کے لیے عام لیڈ ٹائم کیا ہے؟
A: آرڈر کی مقدار اور ترتیب کے لحاظ سے عام پروسیسنگ کا وقت 7-14 دن ہے۔ شپنگ کا وقت عام طور پر 20-30 دن ہوتا ہے، منزل اور شپنگ کے طریقہ کار کے مطابق حتمی شیڈول کی تصدیق ہوتی ہے۔
سوال: آپ کون سے ادائیگی کے طریقے قبول کرتے ہیں؟
A: ہم عام طور پر T/T، L/C، پے پال، اور کریڈٹ کارڈ قبول کرتے ہیں۔ کوالیفائیڈ آرڈرز یا مخصوص پروجیکٹ کی ضروریات کے لیے ادائیگی کی دیگر شرائط پر تبادلہ خیال کیا جا سکتا ہے۔
سوال: شپنگ کے کون سے طریقے دستیاب ہیں؟
A: مقدار، ترسیل کی ضروریات اور منزل کے لحاظ سے آرڈرز ایکسپریس، ایئر فریٹ، یا سمندری فریٹ کے ذریعے بھیجے جا سکتے ہیں۔ DDP، DAP، اور EXW شرائط بھی ترتیب کے مطابق ترتیب دی جا سکتی ہیں۔
سوال: کیا آپ آرڈر کے ساتھ معائنہ رپورٹ فراہم کر سکتے ہیں؟
A: ہاں۔ معائنے کی دستاویزات متفقہ آرڈر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔ عام ریکارڈوں میں اندراج کا نقصان، واپسی کا نقصان، جہتی معائنہ، اور بصری معائنہ کے نتائج شامل ہو سکتے ہیں۔
سوال: کوٹیشن کی درخواست کرتے وقت میں اڈاپٹر کی وضاحت کیسے کروں؟
A: مطلوبہ LC/FC کنیکٹر کا امتزاج، UPC یا APC پالش، سمپلیکس یا دیگر کنفیگریشن، فائبر موڈ، ہاؤسنگ کی قسم، بڑھتے ہوئے تقاضے، مقدار، اور پیکیجنگ کے تقاضے فراہم کریں۔ اپنی مرضی کے مطابق ورژن کے لیے ڈرائنگ یا ریفرنس کے نمونے تجویز کیے جاتے ہیں۔
