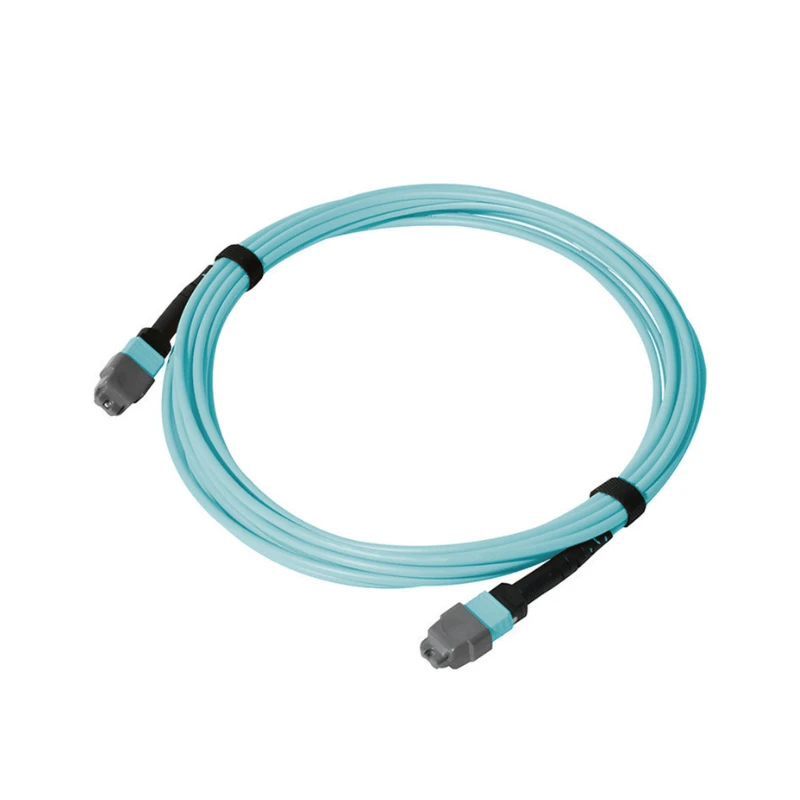

MTP لوپ بیک کیبل ایک فیکٹری-اسمبل شدہ ملٹی-فائبر آپٹیکل اسمبلی ہے جو MTP/MPO انٹرفیس کے ذریعے ایک متعین آپٹیکل واپسی کا راستہ فراہم کرتی ہے۔ یہ ٹرانسمیٹ شدہ آپٹیکل چینلز کو ایک ہی انٹرفیس کے اندر ٹرانسیور کی تصدیق، سوئچ-پورٹ ٹیسٹنگ، آلات کی تشخیص، اور آپٹیکل ٹیسٹ کے طریقہ کار کے لیے نامزد موصول ہونے والے چینلز پر واپس بھیجتا ہے۔
تکنیکی وضاحتیں
|
پیرامیٹر |
تفصیلات |
|
پروڈکٹ کی قسم |
ایم ٹی پی لوپ بیک کیبل |
|
کنیکٹر کی قسم |
MTP® / MPO |
|
کنیکٹر جنس |
MTP® مرد (گائیڈ پن کے ساتھ) / خاتون (گائیڈ پن کے بغیر) |
|
فائبر کا شمار |
8 / 12 / 16 / 24 ریشے |
|
فائبر کی قسم |
ملٹی موڈ: OM3/OM4/OM5؛ سنگل-موڈ: OS2 |
|
کنیکٹر پولش |
PC/UPC/APC، فائبر کنفیگریشن کے مطابق |
|
فائبر میپنگ |
معیاری یا کسٹمر-مخصوص Tx-سے-Rx میپنگ |
|
قطبیت |
A/Type B/Type C، جہاں قابل اطلاق ہو۔ |
|
اندراج کا نقصان |
معیاری نقصان: 0.70 ڈی بی سے کم یا اس کے برابر؛ کم نقصان: 0.35 ڈی بی سے کم یا اس کے برابر |
|
واپسی کا نقصان |
فائبر کی قسم، پولش، اور منتخب کارکردگی گریڈ کے مطابق |
|
توجہ |
معیاری: 0 ڈی بی؛ حسب ضرورت کشینشن دستیاب ہے۔ |
|
طول موج کی جانچ کریں۔ |
ملٹی موڈ: 850/1300 این ایم؛ سنگل-موڈ: 1310 / 1550 nm |
|
جیکٹ کے اختیارات |
PVC/LSZH/OFNR/OFNP، ترتیب کے مطابق |
|
آپریٹنگ درجہ حرارت |
-20 ڈگری سے +70 ڈگری |
|
معیارات / تعمیل |
IEC 61754-7; TIA-604-5; RoHS؛ پہنچنا |
MTP لوپ بیک کیبل انٹرفیس کنفیگریشن
ہدف ٹیسٹ انٹرفیس کے مطابق MTP لوپ بیک کی وضاحت کریں۔ انٹرفیس، کنیکٹر میٹنگ، چینل میپنگ، اور آپٹیکل ٹیسٹ کنڈیشن کی بنیاد پر پروڈکشن سے پہلے مطلوبہ کنفیگریشن کی تصدیق کی جانی چاہیے۔
فائبر کاؤنٹ کو انٹرفیس سے ملائیں:ٹیسٹ کے تحت انٹرفیس کے فعال آپٹیکل چینلز اور کنیکٹر کنفیگریشن کے مطابق فائبر کی گنتی کا انتخاب کریں۔
فائبر کی قسم کو آپٹیکل انٹرفیس سے ملائیں:فائبر کی قسم کو ٹارگٹ ٹرانسیور، آلات یا ٹیسٹ فکسچر کے لیے مخصوص آپٹیکل موڈ سے ملائیں۔
MTP/MPO کنیکٹر کی جنس کی تصدیق کریں:میٹنگ انٹرفیس سے مطلوبہ کنیکٹر جنس کی تصدیق کریں۔ مرد کنیکٹر پن کیے ہوئے ہیں، جبکہ خواتین کنیکٹرز کو پن نہیں کیا گیا ہے۔
Tx-سے-Rx میپنگ کی تصدیق کریں:آرڈر کرنے سے پہلے مطلوبہ Tx-سے-Rx چینل کے تعلق کی تصدیق کریں، خاص طور پر ایپلیکیشن-مخصوص ٹیسٹ کنفیگریشنز کے لیے۔
آپٹیکل ٹیسٹ کی حالت چیک کریں:تصدیق کریں کہ آیا ٹیسٹ کو براہ راست یا کم کرنے والے لوپ بیک کی ضرورت ہے اور جہاں قابل اطلاق ہو وہاں مطلوبہ وصولی-پاور کی شرط کی وضاحت کریں۔
Tx-سے-Rx فائبر میپنگ
لوپ بیک کنفیگریشن کی وضاحت نہ صرف فائبر کی گنتی سے ہوتی ہے بلکہ اس بات سے بھی ہوتی ہے کہ کس طرح منتقل شدہ چینلز کو مطلوبہ وصولی چینلز پر واپس کیا جاتا ہے۔
معیاری نقشہ سازی
معیاری کنفیگریشنز مخصوص MTP/MPO انٹرفیس کے لیے تصدیق شدہ فائبر{0}}پوزیشن ریلیشن شپ کی پیروی کرتی ہیں۔
حسب ضرورت میپنگ
کسٹمر-تعریف کردہ Tx-سے-Rx روٹنگ کا جائزہ فائبر-پوزیشن ڈایاگرام، پورٹ میپ، یا آلات کی تفصیلات سے لیا جا سکتا ہے۔
نقشہ سازی کی تصدیق
شپمنٹ سے پہلے تصدیق شدہ پروڈکشن میپنگ کے خلاف اندرونی روٹنگ کی جانچ کی جاتی ہے۔
کنٹرول شدہ لوپ بیک ٹیسٹنگ کے لیے توجہ
براہ راست لوپ بیک:ایک ڈائریکٹ لوپ بیک ٹرانسمیٹڈ سگنل کو بغیر ارادی طور پر شامل کیے بغیر واپس کرتا ہے جب حاصل ہونے والی پاور ٹیسٹ کی ضرورت کو پورا کرتی ہے۔
کشیدہ لوپ بیک:ایک کشیدہ کنفیگریشن ایک مخصوص اضافی آپٹیکل نقصان کو متعارف کراتی ہے جب ٹیسٹ کو کم وصولی کی طاقت کی ضرورت ہوتی ہے۔
توجہ کی تفصیلات:مطلوبہ کشیدگی یا ٹارگٹ ریسیور کی حالت کی وضاحت کریں تاکہ پیداوار سے پہلے آپٹیکل کنفیگریشن کی تصدیق کی جاسکے۔
فیکٹری کی تصدیق
MTP لوپ بیک اسمبلیوں کو شپمنٹ سے پہلے تصدیق شدہ پروڈکشن تصریح، کورنگ کنیکٹر جیومیٹری، اختتام-چہرے کی حالت، آپٹیکل کارکردگی، اور ڈیفائنڈ Tx-سے-Rx روٹنگ کے خلاف چیک کیا جاتا ہے۔
کنیکٹر اور اینڈ-چہرے کا کنٹرول:3D انٹرفیرومیٹر معائنہ کا استعمال MTP/MPO کنیکٹر جیومیٹری کو چیک کرنے کے لیے کیا جاتا ہے، بشمول فائبر کی اونچائی، اپیکس آفسیٹ، اور گھماؤ کا رداس، جبکہ کنیکٹر کے اختتامی چہروں کا معائنہ آلودگی اور نظر آنے والے نقائص کے لیے کیا جاتا ہے۔
آپٹیکل اور میپنگ کی توثیق:ہر اسمبلی کا انفرادی طور پر اندراج کے نقصان اور واپسی کے نقصان کے لیے مخصوص کنفیگریشن اور ٹیسٹ ویو لینتھ کے مطابق ٹیسٹ کیا جاتا ہے، جب کہ Tx-سے{1}}Rx روٹنگ کو تصدیق شدہ پروڈکشن میپنگ کے خلاف چیک کیا جاتا ہے۔
ٹیسٹ ریکارڈز:سیریلائزڈ ٹیسٹ ریکارڈ انفرادی اسمبلیوں کے لیے فراہم کیے جا سکتے ہیں، بشمول قابل اطلاق آپٹیکل ٹیسٹ ڈیٹا اور پروڈکٹ کی اہلیت اور آنے والے معائنے کے لیے معائنہ کے نتائج۔
اپنی مرضی کے مطابق MTP لوپ بیک کنفیگریشن
اپنی مرضی کے مطابق MTP لوپ بیک کیبلز کو گاہک کے آلات یا ٹیسٹ-فکسچر کی ضروریات کے مطابق ترتیب دیا گیا ہے۔
انٹرفیس حوالہ
ہدف کا سامان، ٹرانسیور، یا ٹیسٹ-فکسچر انٹرفیس فراہم کریں تاکہ پیداوار سے پہلے مطلوبہ کنیکٹر اور اسمبلی کنفیگریشن کا جائزہ لیا جا سکے۔
نقشہ سازی کا حوالہ
غیر-معیاری لوپ بیکس کے لیے، ایک پورٹ میپ، فائبر-پوزیشن ڈایاگرام، یا Tx-سے-Rx وائرنگ کی تفصیلات فراہم کریں۔
آپٹیکل کی ضرورت
جب کنٹرول شدہ آپٹیکل پاور ٹیسٹ کی تفصیلات کا حصہ ہو تو مطلوبہ توجہ یا ہدف وصول کنندہ کی حالت فراہم کریں۔
پیداوار کا حوالہ
کوٹیشن اور پیداوار کے لیے مطلوبہ کیبل کی لمبائی، مقدار، شناخت، اور پیکیجنگ کی ضروریات فراہم کریں۔
ایپلیکیشن-مخصوص کنفیگریشنز کے لیے، DIMI فراہم کردہ انٹرفیس، میپنگ، اور ٹیسٹ کے تقاضوں کا پروڈکشن سے پہلے جائزہ لیتا ہے تاکہ درخواست کردہ اسمبلی کے خلاف مینوفیکچرنگ تفصیلات کی تصدیق کی جا سکے۔
اکثر پوچھے گئے سوالات
سوال: ایم ٹی پی لوپ بیک کیبل اور ایم ٹی پی ٹرنک کیبل میں کیا فرق ہے؟
A: ایک MTP ٹرنک کیبل دو نیٹ ورک انٹرفیس کے درمیان ملٹی-فائبر کنکشن فراہم کرتی ہے، جبکہ ایک MTP لوپ بیک کیبل ایک انٹرفیس کی جانچ کے لیے اندرونی آپٹیکل واپسی کا راستہ بناتی ہے۔
سوال: کیا ایک MTP لوپ بیک کیبل مختلف ٹرانسیور کنفیگریشنز کے ساتھ استعمال کی جا سکتی ہے؟
ج: ضروری نہیں۔ مختلف ٹرانسیور انٹرفیس کے لیے مختلف کنیکٹر کنفیگریشنز، ایکٹیو فائبر پوزیشنز، چینل اسائنمنٹس، اور آپٹیکل حالات کی ضرورت ہوتی ہے، اس لیے لوپ بیک کو ٹیسٹ کیے جانے والے مخصوص انٹرفیس سے ملایا جانا چاہیے۔
سوال: درست فائبر کی گنتی کے ساتھ MTP لوپ بیک پھر بھی پورٹ ٹیسٹ میں کیوں ناکام ہو سکتا ہے؟
A: صرف فائبر کی گنتی آپٹیکل واپسی کے راستے کی وضاحت نہیں کرتی ہے۔ ایک غلط Tx-to-Rx تعلق، کنیکٹر کنفیگریشن، یا ٹیسٹ کنڈیشن ایک ناکام نتیجہ کا سبب بن سکتی ہے یہاں تک کہ جب فائبر کی تعداد مماثل ہو۔
سوال: MTP لوپ بیک ٹیسٹ کے دوران غیر متوقع نظری نقصان کا کیا سبب بن سکتا ہے؟
A: غیر متوقع نقصان کنیکٹر اینڈ-چہرے کی آلودگی، کنیکٹر جیومیٹری، فائبر کو پہنچنے والے نقصان، کنفیگریشن میں عدم مماثلت، یا پیمائش کے حالات سے ہو سکتا ہے۔ ٹیسٹ طول موج اور پیمائش کے سیٹ اپ کو بھی چیک کیا جانا چاہئے جب ناپا نقصان متوقع حد سے باہر ہو۔
سوال: کیا میں بلک آرڈر دینے سے پہلے MTP لوپ بیک کیبل کا نمونہ آرڈر کر سکتا ہوں؟
A: ہاں۔ انجینئرنگ کے نمونے اور ابتدائی آزمائشی آرڈرز کو معیاری بلک MOQ سے کم مقدار میں ترتیب دیا جا سکتا ہے، مطلوبہ ترتیب کے ساتھ۔
س: معیاری MTP لوپ بیک کیبل کنفیگریشنز کے لیے عام لیڈ ٹائم کیا ہے؟
A: معیاری ترتیب عام طور پر 3-7 کام کے دنوں میں مکمل ہو سکتی ہے۔ حتمی پیداوار کے شیڈول کی تصدیق آرڈر کی مقدار اور کسی بھی غیر-معیاری تقاضوں کے مطابق کی جاتی ہے۔
سوال: کیا DIMI MTP لوپ بیک کیبلز کے لیے ٹیسٹ رپورٹس فراہم کر سکتا ہے؟
A: ہاں۔ سیریلائزڈ ٹیسٹ ریکارڈ انفرادی اسمبلیوں کے لیے فراہم کیے جا سکتے ہیں، جس میں قابل اطلاق اندراج نقصان، واپسی کا نقصان، اور معائنہ کے ڈیٹا پروڈکٹ کی اہلیت اور آنے والے معائنے کے لیے دستیاب ہیں۔
سوال: MTP لوپ بیک کیبلز کے لیے MOQ کیا ہے؟
A: معیاری بلک MOQ 500 ٹکڑے فی سٹائل ہے، جبکہ انجینئرنگ کے نمونے اور ابتدائی آزمائشی آرڈرز کو مطلوبہ ترتیب کے لحاظ سے کم مقدار میں ترتیب دیا جا سکتا ہے۔
